ISOMETER® iso685 – prezentare generala – Monitorizarea rezistentei de izolatie – Circuite principale

Releul ISOMETER® iso685- … este un releu de monitorizare a izolatiei pentru sisteme cu nulul izolat (sisteme IT), in conformitate cu IEC 61557-8. Este universal aplicabil in sisteme c.a., 3(N)c.a., c.a./c.c. si c.c. Sistemele c.a. pot include sarcini de curent continuu (cum ar fi redresoare, invertoare, motoare cu viteza variabila) Variante releu ISOMETER® iso685… iso685-D / iso685-D-B Versiunea releului iso685-D are un ecran de afisare de rezolutie mare si elemente de control pentru operare directa a functiilor releului. iso685-S / iso685-S-B Versiunea releului iso685-S sau iso685-S-B nu are ecran sau unitate de control. Acesta poate fi utilizat numai în combinatie cu releul FP200 si este actionat în mod indirect, prin intermediul acestui panou frontal. Optiunea „W” Varianta de releu cu optiunea „W” se utilizeaza pentru conditii climatice si mecanice extreme.

APLICATII

• Circuite principale AC, DC sau AC/DC
• Circuite principale AC/DC cu componente DC conectate direct, cum ar fi redresoare, convertoare, actionari cu viteza variabila
• Sisteme UPS, sisteme de baterii
• Incalzitoare cu control de faza
• Sisteme care includ surse de alimentare in comutatie
• Sisteme IT cu capacitati de scurgere mari

STANDARDE Releul ISOMETER® iso685-D respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• IEC 61557-8
• IEC 61557-8/COR1
• DIN EN 61557-8 Cor 1 (VDE 0413-8 Cor 1)

APROBARI

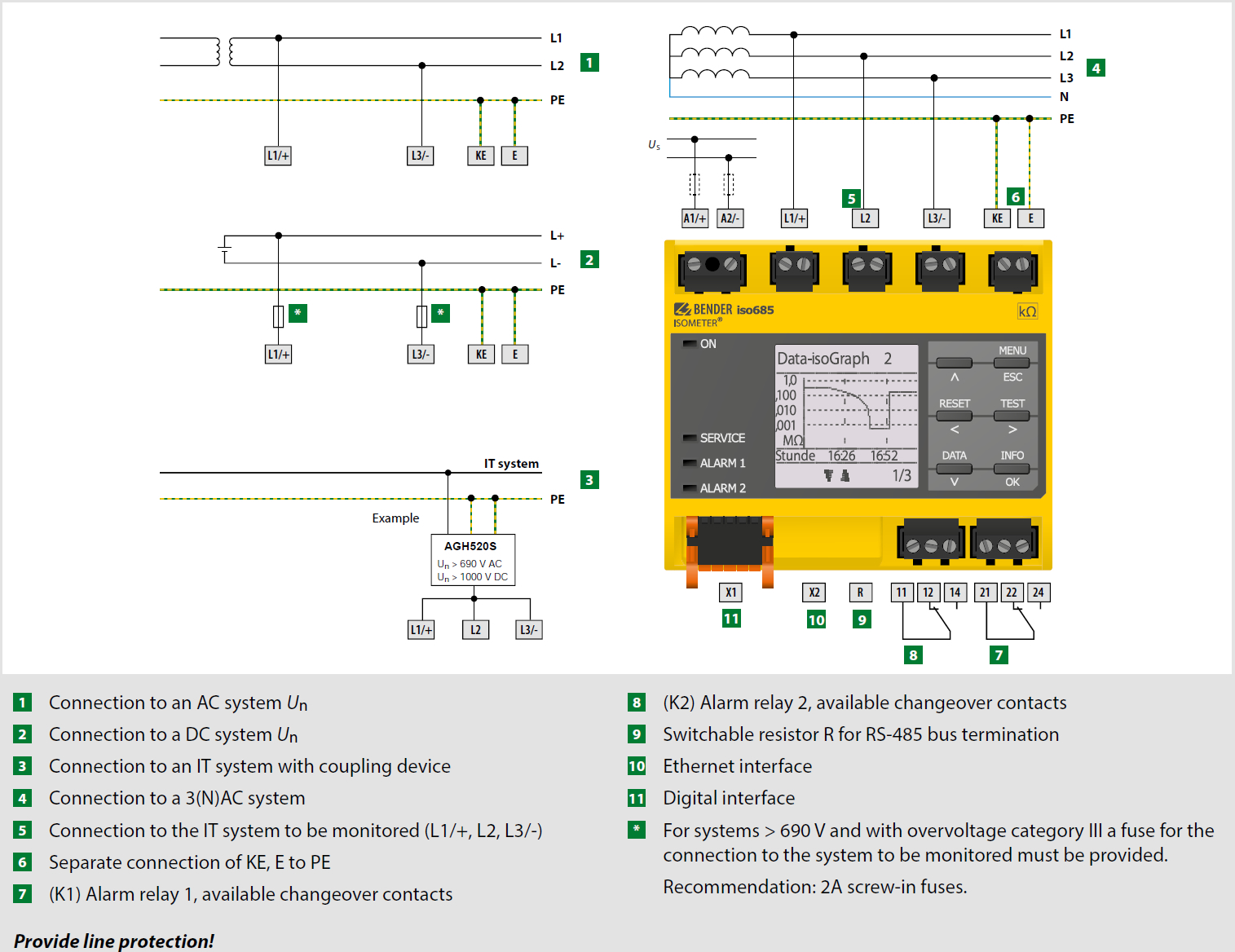

Schema de conexiuni
