ISOMETER® IR1570 / IR1575 – prezentare generala – Monitorizarea rezistentei de izolatie – circuite principale

Releul ISOMETER® din seria IR1570 monitorizeaza rezistenta de izolatie sisteme cu nulul izolat (sisteme IT) 0…480V c.a., 3(N)c.a. Doua valori de raspuns reglabile precum si doua relee de alarma permit sa se faca distinctia intre prealarma si alarma. Sistemul ce urmeaza sa fie monitorizat nu trebuie sa includa componente c.c. Datorita principiului de masurare, defectele de izolatie din spatele redresoarelor conectate direct sunt indicate cu sensibilitate de raspuns crescuta. Valorile de raspuns presetate se aplica numai pentru sisteme pure c.a.

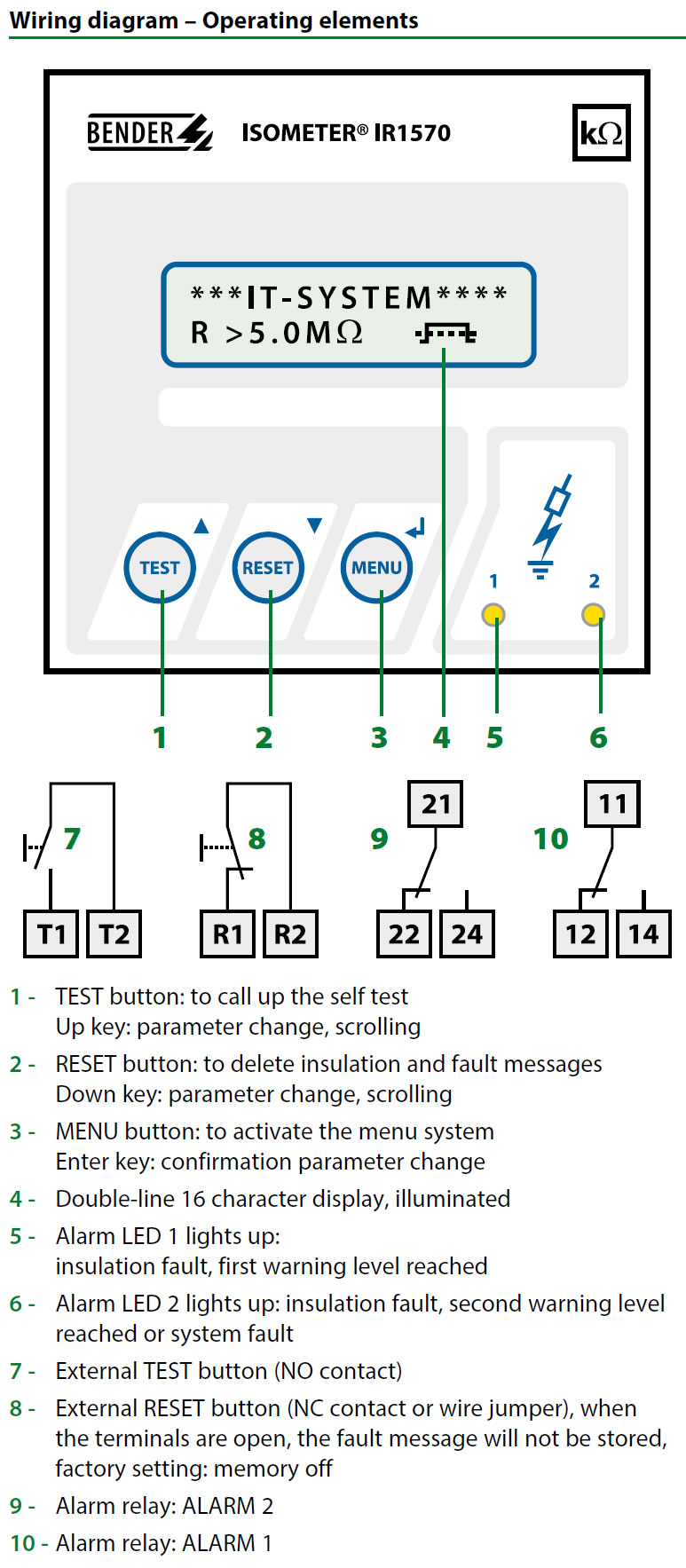

Schema de conexiuni
Releul ISOMETER® din seria IR1575 monitorizeaza rezistenta de izolatie a circuitelor principale din sisteme cu nulul izolat (sisteme IT) 0…480V c.a., 3(N)c.a. respectiv 0…480V c.c. Metoda de masurare AMP permite ca releul ISOMETER® sa fie utilizat in sisteme cu componente de curent continuu conectate direct. Luand in considerare capacitatile de scapari ale sistemului, releul IR1575 se adapteaza automat la conditiile de sistem existente, in scopul de a optimiza timpul de masurare. In cazul sistemelor de-energizate este nevoie de o sursa externa de alimentare. Va rugam sa retineti ca gama de frecvente a IR1575 este limitata la 30…420 Hz c.c. Pentru sistemele care contin motoare cu viteza variabila, va recomandam sa utilizati releele din seria iso685… APLICATII

• Circuite principale AC sau AC/DC
• Circuite principale AC/DC cu componente DC conectate direct
• Sisteme UPS, sisteme cu baterii
• Incalzitoare cu control al fazei
• Instalatii care includ surse de alimentare in comutatie

STANDARDE Releul ISOMETER® IR1570/1575 respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• EN 61557-8
• IEC 61557-8

APROBARI

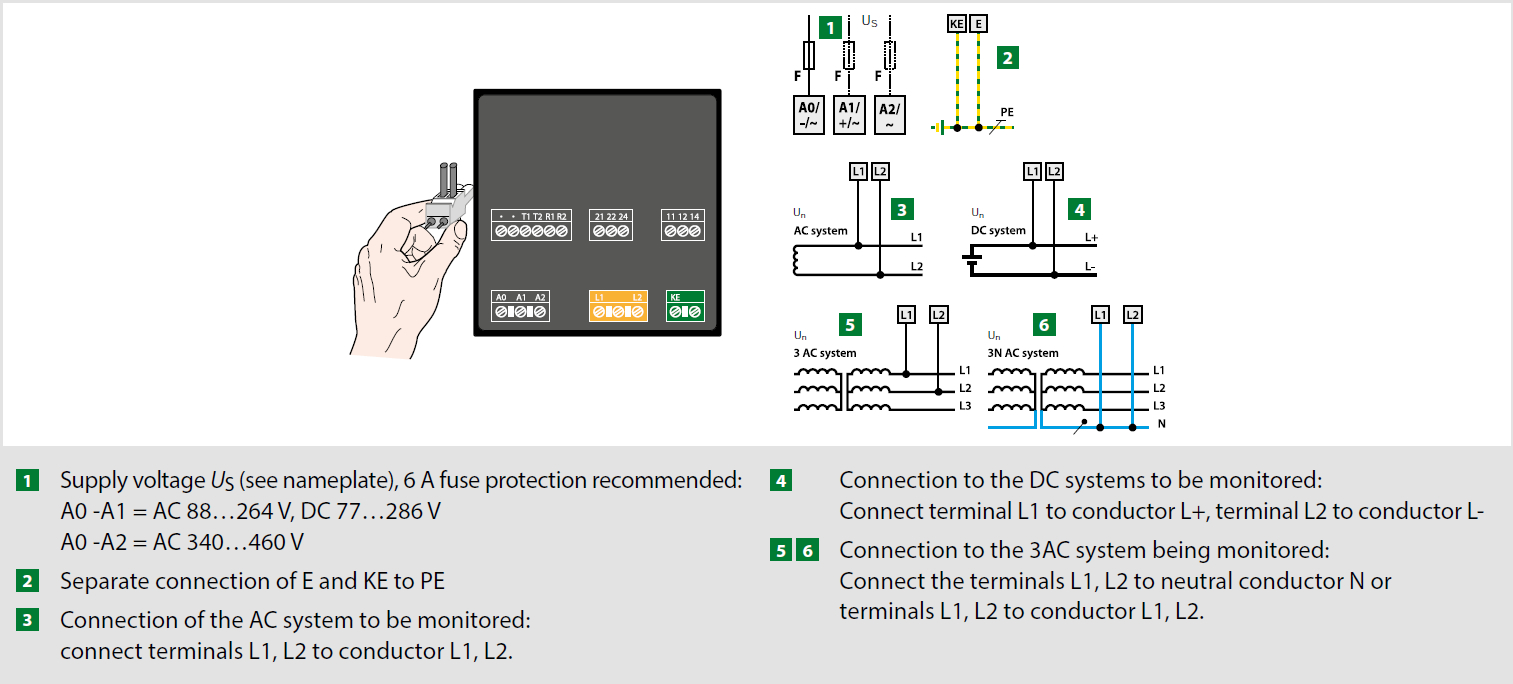

Schema de conexiuni
