ISOMETER® iso1685 – prezentare generala – Monitorizarea rezistentei de izolatie – circuite principale

Releul ISOMETER® din seria iso1685… monitorizeaza rezistenta de izolatie in sisteme extinse de pana la 1000V c.a./1500V c.c. care sunt concepute ca sisteme IT (sisteme cu nulul izolat). Releul utilizeaza o metoda de masurare special dezvoltata pentru instalatii extinse unde sunt prezente capacitati extrem de mari de scapari fata de pamant datorate unor metode de suprimare a interferentelor. Adaptarea la capacitatile de scapari extrem de mari ce apar in sistem se face automat. Releul genereaza un puls de curent de localizare necesar pentru localizarea defectelor de izolatie. Acesta permite localizarea defectelor de izolatie utilizand relee de localizare a defectelor de izolatie, relee ce sunt instalate permanent sau mobile. STANDARDE Releul ISOMETER® iso1685P-../ iso1685DP-.. respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• IEC 61557-8
• DIN EN 61557-9 (VDE 0413-9)
• IEC 61557-9
• IEC 61326-2-4
• DIN EN 60664-1 (VDE 0110-1)

APROBARI

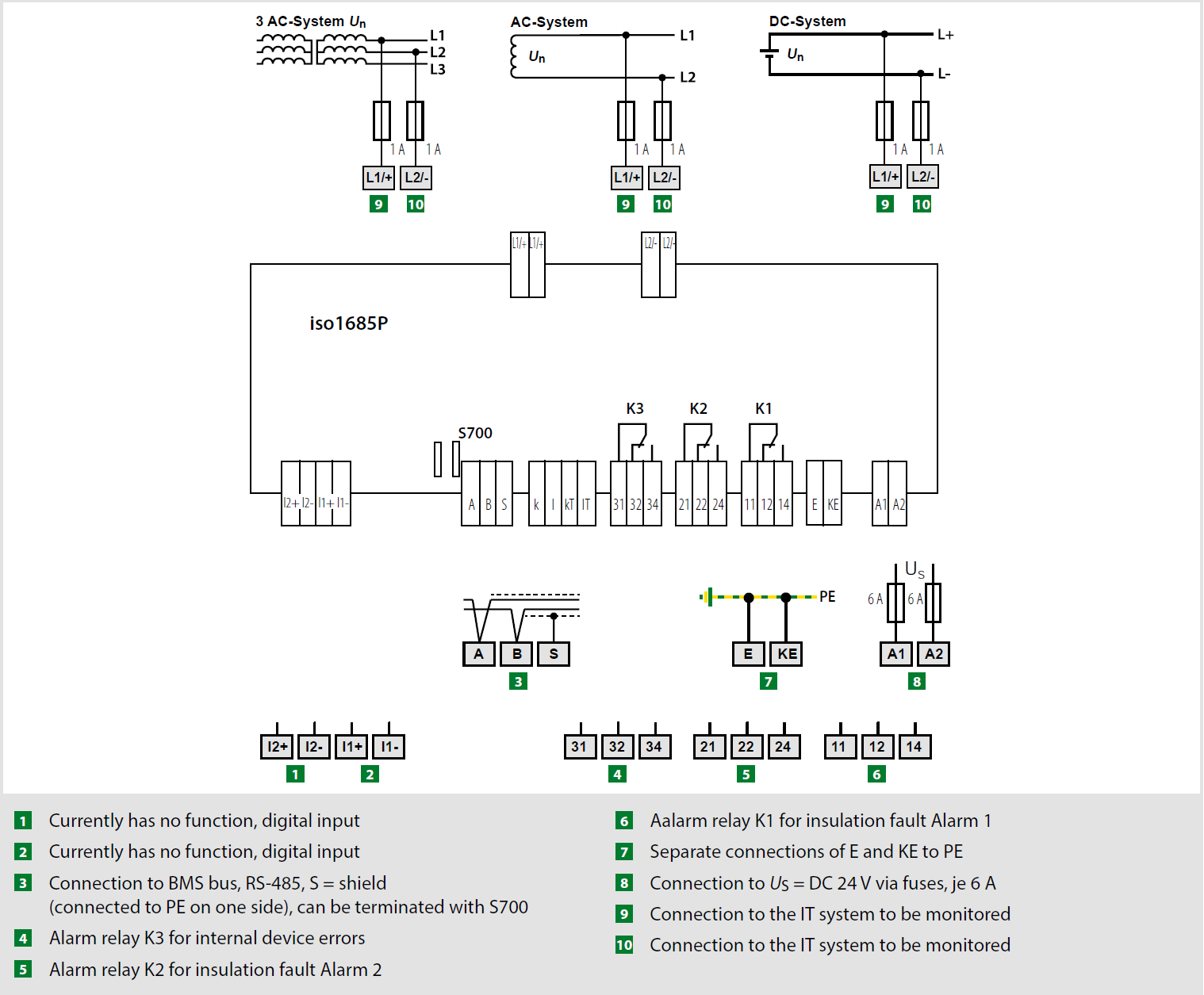

Schema de conexiuni
