ISOMETER® IRDH275BM-7 cu AGH675S-7/AGH675S-7MV15 – prezentare generala – Monitorizarea rezistentei de izolatie – circuite principale

Informatii produs ISOMETER® IRDH275BM-7 cu AGH675S-7/AGH675S-7MV15

Releul ISOMETER® IRDH275BM-7 impreuna cu dispozitivul de cuplare AGH675S-7 sau dispozitivele de cuplare AGH675S-7MV15 monitorizeaza rezistenta de izolatie a sistemelor de medie tensiune de pana la 15,5 kV c.a./c.c. cu nulul izolat (sisteme IT). Este potrivit pentru utilizarea universala in sisteme 3c.a., sisteme combinate c.a./c.c. si sisteme c.c. Sistemele c.a. pot include sarcini extinse c.c. Principiul de masura AMPPlus indeplineste cerintele particulare ale surselor de alimentare moderne, care includ adesea redresoare, convertoare, controlere, tiristoare si componente c.c. conectate direct. Tinand cont de capacitatile de scurgere din sistem, releul IRDH275BM-7 se adapteaza automat la conditiile existente din sistem, in scopul de a optimiza timpul de masurare. APLICATII

• Sisteme de medie tensiune AC, DC sau AC/DC
• Sisteme de medie tensiune AC/DC cu componente DC conectate direct, cum ar fi redresoare, convertoare si actionari DC controlate cu tiristoare

STANDARDE Releul ISOMETER® IRDH275BM-7 respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• EN 61557-8
• IEC 61557-8
• IEC 61326-2-4
• DIN EN 60664-1 (VDE 0110-1)
• DIN EN 60664-3 (VDE 0110-3)
• ASTM F1669M-96 (2007)
• ASTM F1207M-96 (2007)

APROBARI

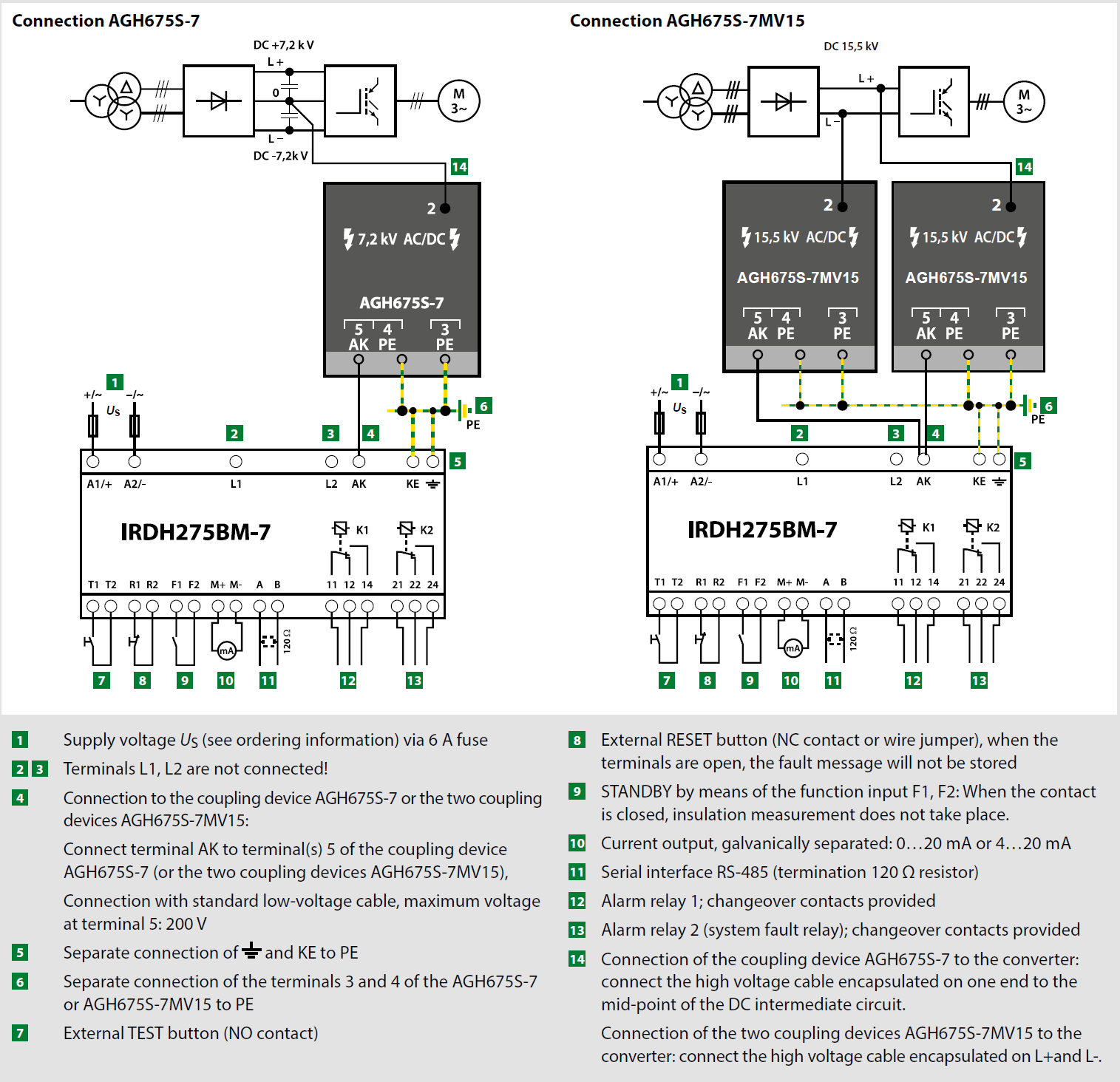

Schema de conexiuni
