ISOMETER® iso415R – prezentare generala – Circuite principale – Monitorizarea rezistentei de izolatie electrica

Noul ISOMETER® iso415R este un releu simplu si inteligent de monitorizare a punerilor la pamant pentru siguranta electricã in circuitele de control si alte aplicatii. Este pentru sisteme fara impamantare in conformitate cu IEC 60364-4 si indeplineste cerintele IEC 61557-8. Combina operarea usoara, interfete multiple, optiuni de aplicatie flexibile si un design compact. Este primul releu din noua serie SmartDetect de la Bender si ofera siguranta maxima in sistemele c.a., c.a./c.c. si c.c. fara impamantare (sisteme IT). Operarea rapida si simpla a fost un obiectiv central in dezvoltarea noului iso415R. De aceea, parametrii ISOMETER® pot fi setati fie cu doua potentiometre rotative, fie cu aplicatia Bender Connect, fie prin intermediul interfetei Modbus RTU. Cu aplicatia Bender Connect, iso415R poate fi configurat inainte de instalare. In plus, o setare facuta o singura data poate fi transferata pe orice numar de relee. Toate informatiile tehnice, inclusiv manualul, pot fi accesate convenabil in orice moment prin intermediul codului QR. Valoarea masurata este afisata prin LED-uri. Releul, care are doar 18 mm (0,7″) latime, este instalat prin simpla impingere a acestuia pe o sinã DIN. Varianta noua iso415R-1 are o sursa interna de alimentare (12…48V c.c.) si, prin urmare nu are nevoie de o sursa de alimentare separata !!! APLICATII

• Instalatii de mari dimensiuni cu multe circuite de control
• Aplicatii care necesita o interfata de comunicatii
• Circuite principale de pana la 400 V in sisteme mici cu neutrul izolat (AC si DC) fara VFD-uri

STANDARDE Releul iso415R respecta cerintele urmatoarelor standarde :

• IEC 61557-8

APROBARI     Configurare usoara prin aplicatie Cu functia NFC si aplicatia Bender Connect puteti configura cu usurinta iso415R prin intermediul unui smartphone.

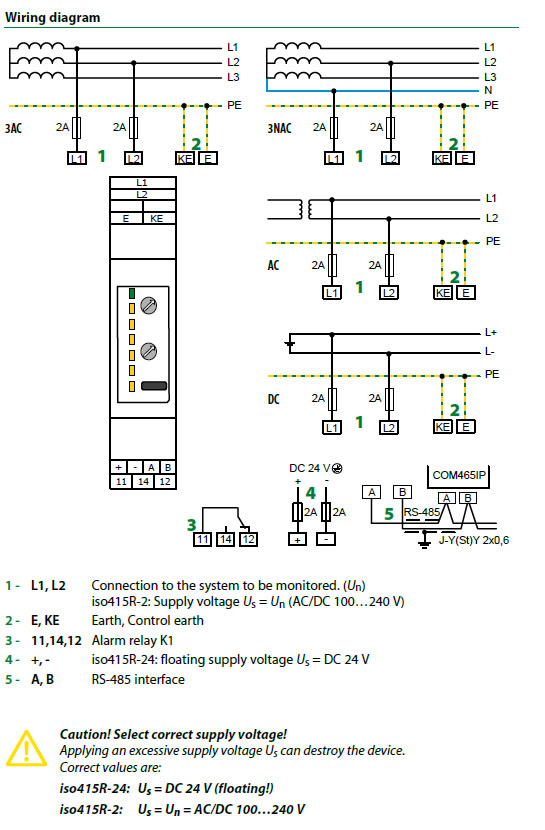

Schema de conexiuni
