Informatii produs LINETRAXX® SmartDetect RCMS410
LINETRAXX® SmartDetect RCMS410 este un releu de monitorizare curenti reziduali c.a., pulsatorii c.c. si uniform senzitivi c.c. pentru sistemele de alimentare cu impamantare. Masoara curenti reziduali intre 2 mA si 70 A cu tensiune continua, precum si tensiune alternativa intr-un interval de frecventa de la 15 Hz la 20 kHz si a fost dezvoltat pentru utilizare flexibila in cele mai variate aplicatii.
In ciuda dimensiunilor sale mici si a designului compact, RCMS410 este in topul performantei. Poate monitoriza simultan pana la 4 canale de curent rezidual. Valorile de raspuns pot fi reglate separat. Prin urmare, RCMS410 poate distinge intre o preavertizare si o alarma principala, precum si intre valoarea RMS a copmponentelor c.a. si c.c. combinate si valoarea RMS a componentei individuale c.a. sau c.c.. Functiile de analiza specifice servesc la masurarea si evaluarea armonicilor pana la armonica a 400-a. Pe langa cele 4 intrari de curent rezidual, RCMS410 are o intrare digitala, o iesire digitala si o iesire multifunctionala. Transformatoarele de masura curent corespunzatoare (de exemplu, din seria CTUB100 sau CTAC) trebuie conectate la intrarile de curent rezidual. Cu numeroasele sale interfete, RCMS410 poate fi integrat cu usurinta in instalatii electrice noi sau deja existente. Printre altele, releul este dotat cu o interfata standardizata Modbus-RTU. Elementele de afisare si operare ale RCMS410 au fost reduse la minimum. Mai multe LED-uri multicolore arata starea curenta a releului si a instalatiei. In plus, exista un buton de testare/resetare. Parametrii necesari pentru instalatia electrica sunt setati prin Modbus RTU sau prin interfata NFC folosind aplicatia Bender Connect App (ceea ce este posibil chiar si atunci cand releul este oprit). Sunt oferiti si parametrii de functionare deja prestabiliti pe releul livrat.

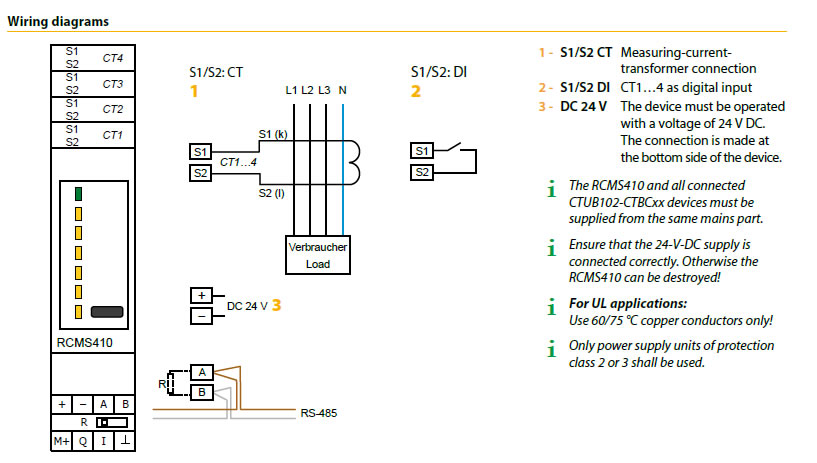

Schema de conexiuni
In ciuda dimensiunilor sale mici si a designului compact, RCMS410 este in topul performantei. Poate monitoriza simultan pana la 4 canale de curent rezidual. Valorile de raspuns pot fi reglate separat. Prin urmare, RCMS410 poate distinge intre o preavertizare si o alarma principala, precum si intre valoarea RMS a copmponentelor c.a. si c.c. combinate si valoarea RMS a componentei individuale c.a. sau c.c.. Functiile de analiza specifice servesc la masurarea si evaluarea armonicilor pana la armonica a 400-a. Pe langa cele 4 intrari de curent rezidual, RCMS410 are o intrare digitala, o iesire digitala si o iesire multifunctionala. Transformatoarele de masura curent corespunzatoare (de exemplu, din seria CTUB100 sau CTAC) trebuie conectate la intrarile de curent rezidual. Cu numeroasele sale interfete, RCMS410 poate fi integrat cu usurinta in instalatii electrice noi sau deja existente. Printre altele, releul este dotat cu o interfata standardizata Modbus-RTU. Elementele de afisare si operare ale RCMS410 au fost reduse la minimum. Mai multe LED-uri multicolore arata starea curenta a releului si a instalatiei. In plus, exista un buton de testare/resetare. Parametrii necesari pentru instalatia electrica sunt setati prin Modbus RTU sau prin interfata NFC folosind aplicatia Bender Connect App (ceea ce este posibil chiar si atunci cand releul este oprit). Sunt oferiti si parametrii de functionare deja prestabiliti pe releul livrat.
Schema de conexiuni

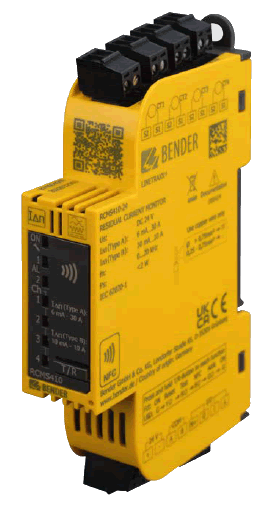

Prezentare RCMS410
