Informatii produs LINETRAXX® RCMS460/490 -L/-D
Sistemul RCMS consta dintr-unul sau mai multe relee RCMS460-D/-L sau RCMS490-D/-L de monitorizare a curentilor reziduali, capabile sa detecteze si sa evalueze defectele, curentii reziduali si curentii de operare in sisteme cu impamantare, prin intermediul transformatoarelor de masura curent aferente.
Tensiunea maxima a sistemului care urmeaza sa fie monitorizat depinde de tensiunea de izolatie nominala a transformatorului de masura curent utilizat în cazul sistemelor de bare, respectiv depinde de cablurile sau conductorii care traverseaza transformatoarele. Transformatoarele de masura curent din seriile CTBS25 sau CTUB100, sunt necesare pentru a masura curentul reziduali senzitivi c.a./c.c. (conform IEC/TR 60755: Tip B). Este necesara o sursa de de 24V DC (de ex. dij seria STEP-PS). Transformatoarele de masura curent din seriile CTAC(închis), WR(dreptunghiular), WS(miez-despicat) si WF…(flexibil) sunt utilizate pentru curenti alternativi si pulsatorii (conform IEC/TR 60755: tip A). Orice combinatie a diferitelor serii de transformatoare de masura de curent poate fi conectata la canalele de masurare ale releului. Fiecare releu RCMS460-D/-L si RCMS490-D/-L are 12 canale de masurare. Pana la 90 de relee de monitorizare curent rezidual pot fi conectate printr-o magistrala BMS (interfata RS-485 cu protocol BMS), astfel ca pana la 1.080 de canale de masurare (sub-circuite) pot fi monitorizate. Daca acest produs este folosit pentru protectia personalului sau pentru protectia la incendiu sau a instalatiei, frecventa de raspuns poate fi setata corespunzator. Curentii masurati pot fi analizati pentru armonici.

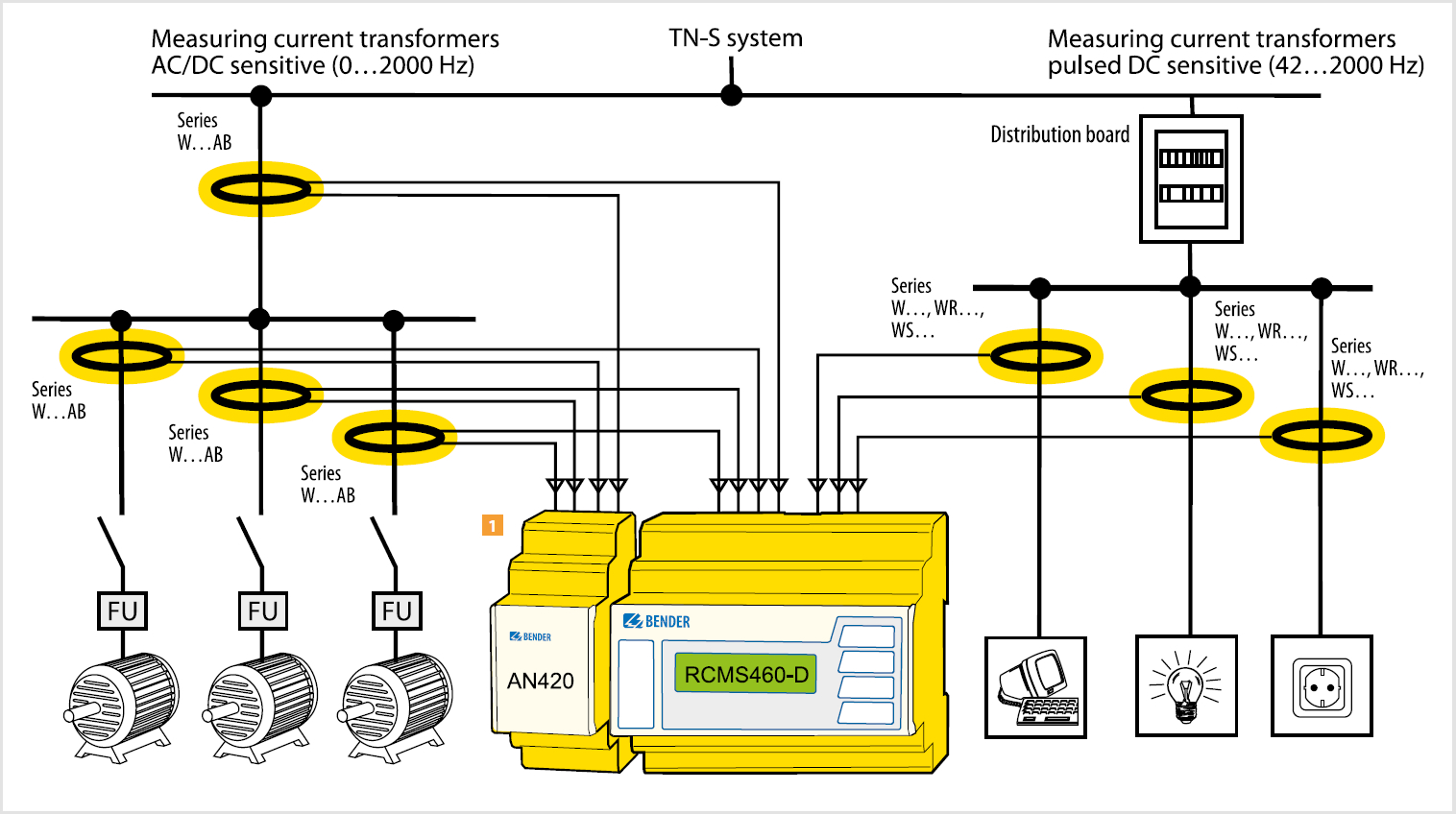

Schema de conexiuni
Tensiunea maxima a sistemului care urmeaza sa fie monitorizat depinde de tensiunea de izolatie nominala a transformatorului de masura curent utilizat în cazul sistemelor de bare, respectiv depinde de cablurile sau conductorii care traverseaza transformatoarele. Transformatoarele de masura curent din seriile CTBS25 sau CTUB100, sunt necesare pentru a masura curentul reziduali senzitivi c.a./c.c. (conform IEC/TR 60755: Tip B). Este necesara o sursa de de 24V DC (de ex. dij seria STEP-PS). Transformatoarele de masura curent din seriile CTAC(închis), WR(dreptunghiular), WS(miez-despicat) si WF…(flexibil) sunt utilizate pentru curenti alternativi si pulsatorii (conform IEC/TR 60755: tip A). Orice combinatie a diferitelor serii de transformatoare de masura de curent poate fi conectata la canalele de masurare ale releului. Fiecare releu RCMS460-D/-L si RCMS490-D/-L are 12 canale de masurare. Pana la 90 de relee de monitorizare curent rezidual pot fi conectate printr-o magistrala BMS (interfata RS-485 cu protocol BMS), astfel ca pana la 1.080 de canale de masurare (sub-circuite) pot fi monitorizate. Daca acest produs este folosit pentru protectia personalului sau pentru protectia la incendiu sau a instalatiei, frecventa de raspuns poate fi setata corespunzator. Curentii masurati pot fi analizati pentru armonici.
Schema de conexiuni
