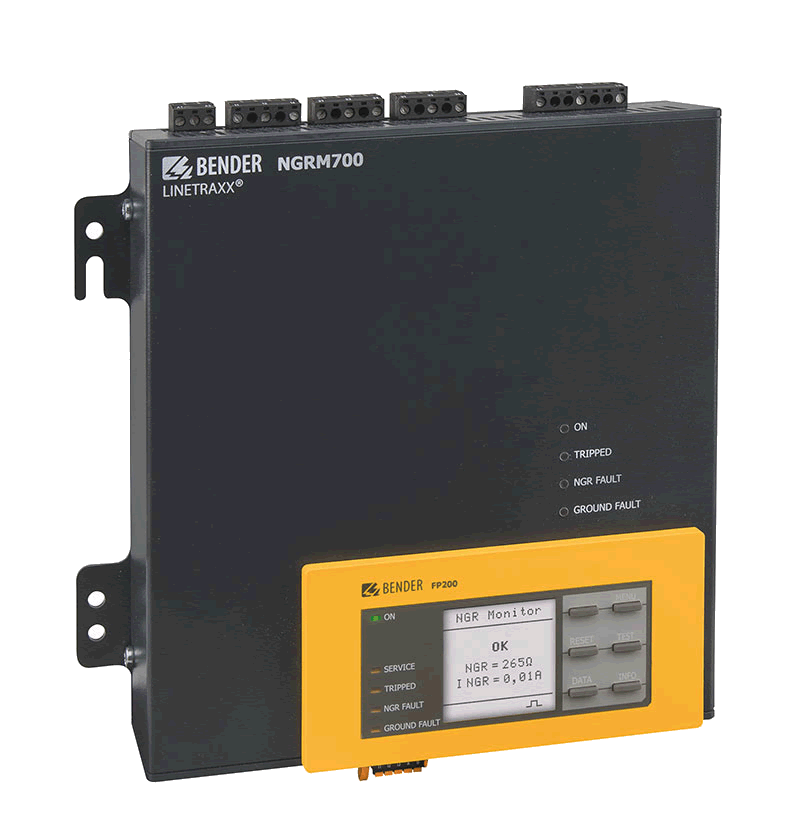

Informatii produs LINETRAXX® NGRM700
NGRM700 este destinat utilizarii in sisteme cu rezistenta mare fata de pamant.
In aceste sisteme NGRM700 monitorizeaza : – curentul ce trece prin rezistenta neutra de impamantare (NGR), – tensiunea dintre punctul de varf al transformatorului si pamânt (scaderea tensiunii pe NGR); – starea NGR; – tensiunile de linie-linie si de linie-pamant. Sistemele cu o rezistenta mare fata de pamant pot fi utilizate cand intreruperea alimentarii cu energie electrica implica costuri excesive datorita opririi productiei (de exemplu, productia de automobile, industria chimica). Defectul care apare intre faza si pamant nu conduce la o defectiune a alimentarii cu energie a acestor sisteme. Defectul trebuie detectat si eliminat cat mai repede posibil, deoarec o defectiune la masa intr-o a doua faza ar duce la declansarea releului de protectie la supracurent. Pentru a îndeplini cerintele standardelor aplicabile, pot fi setati parametrii echipamentului in functie de cerintele si standardele locale.

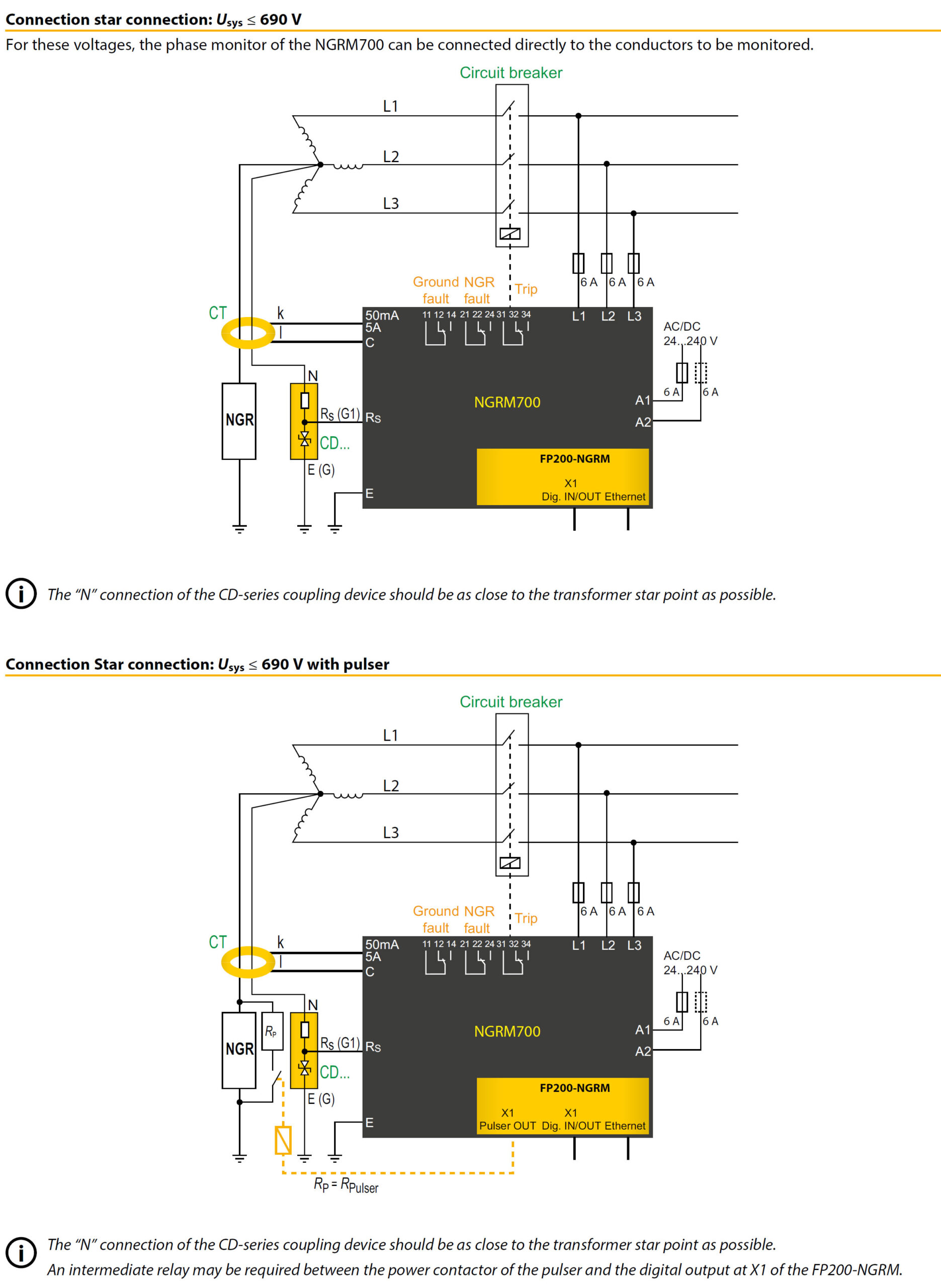

Schema de conexiuni
In aceste sisteme NGRM700 monitorizeaza : – curentul ce trece prin rezistenta neutra de impamantare (NGR), – tensiunea dintre punctul de varf al transformatorului si pamânt (scaderea tensiunii pe NGR); – starea NGR; – tensiunile de linie-linie si de linie-pamant. Sistemele cu o rezistenta mare fata de pamant pot fi utilizate cand intreruperea alimentarii cu energie electrica implica costuri excesive datorita opririi productiei (de exemplu, productia de automobile, industria chimica). Defectul care apare intre faza si pamant nu conduce la o defectiune a alimentarii cu energie a acestor sisteme. Defectul trebuie detectat si eliminat cat mai repede posibil, deoarec o defectiune la masa intr-o a doua faza ar duce la declansarea releului de protectie la supracurent. Pentru a îndeplini cerintele standardelor aplicabile, pot fi setati parametrii echipamentului in functie de cerintele si standardele locale.

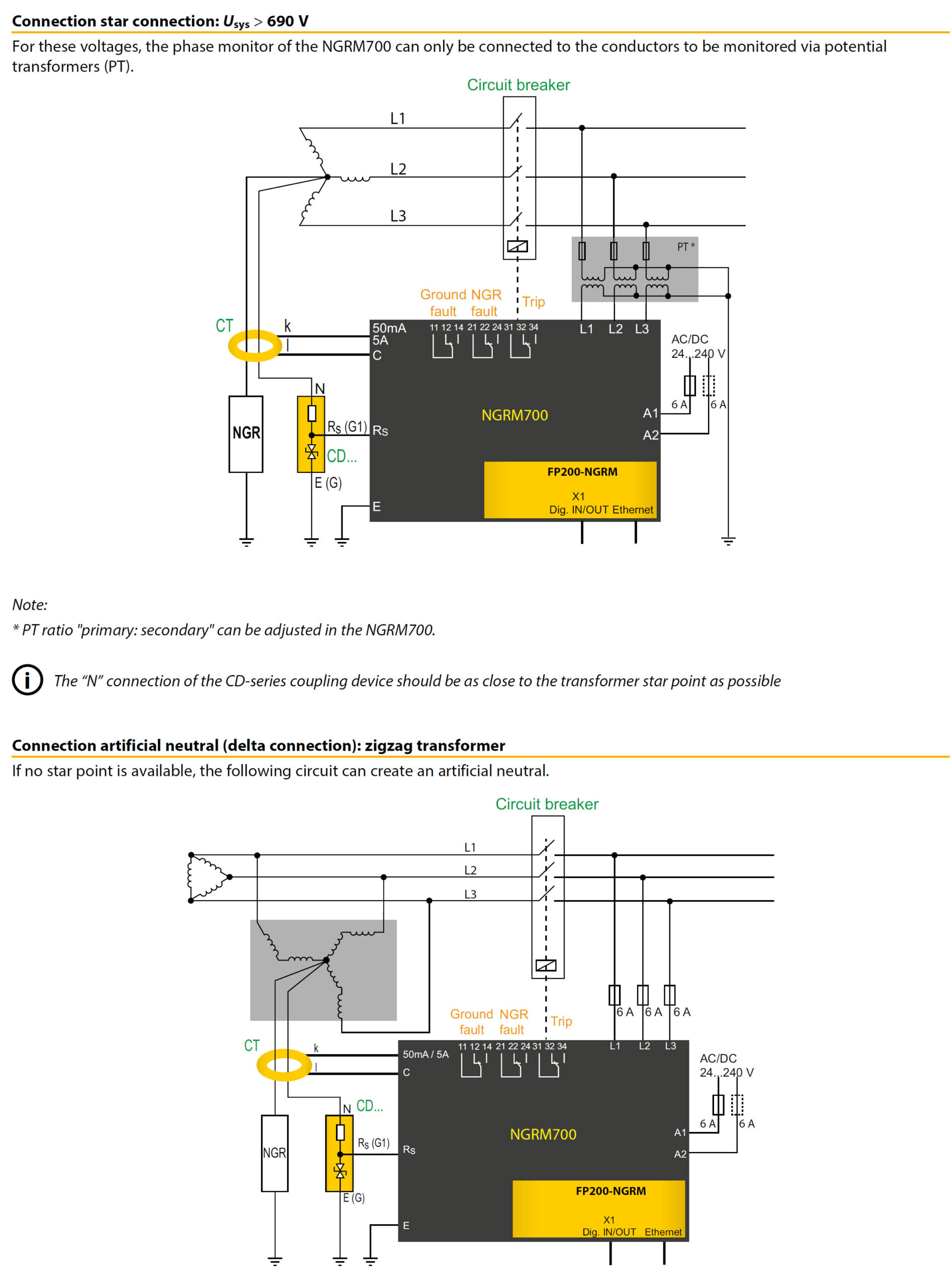

Schema de conexiuni
