COM465IP este un monitor de stare cu gateway integrat. Interfata utilizator intuitiva COMTRAXX (bazata pe HTML5), ofera o imagine de ansamblu perfecta asupra sistemului si permite parametrizarea simpla si intuitiva a tuturor dispozitivelor conectate. COM465IP transmite datele tuturor dispozitivelor din sistem prin Modbus TCP, Modbus RTU, SNMP si PROFINET. Acest lucru permite integrarea in protocoalele mentionate a solicitarilor tuturor dispozitivelor Bender cu capacitate de comunicare, cum ar fi sistemele EDS, RCMS, MEDICS sau PEM. Dispozitivul ofera mai multe interfete si, prin urmare, poate integra în sistem toate dispozitivele Bender, precum si dispozitive terte. Interfete existente:

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

` In plus, functionalitatea poate fi extinsa prin module functionale. Acest lucru face posibila adaptarea dispozitivului la cerintele respective.
Varianta de baza, fara module functionale activate

• Monitor de stare cu interfata web
• Interfete pentru integrarea dispozitivelor :
• Retea interna BMS (max. 150 dispozitive) si la reteaua BMS externa*(max. 99×150 dispozitive)
• Interfata BCOM (max. 255 dispozitive)
• Modbus RTU si Modbus TCP (max. 247 dispozitive fiecare)
• Afisarea de la distanta a ultimelor valori masurate, mesaje de stare/alarma si parametri*
• Gateway catre Modbus TCP: Citirea ultimelor valori masurate, mesaje de stare/alarma de la adresele 1…10 ale fiecarei interfete prin Modbus TCP
• Gateway catre Modbus RTU: Citirea ultimelor valori masurate, mesaje de stare/alarma de la adresele 1…10 ale interfetei BMS interne prin Modbus RTU
• Interfata Ethernet cu 10/100 MBit/s pentru acces de la distanta prin LAN, WAN sau Internet
• Setarea parametrilor interni ai dispozitivului si a parametrilor dispozitivelor conectate prin Modbus RTU si Modbus TCP **
• Sincronizare de timp pentru toate dispozitivele alocate
• Memorie istoric (20.000 de intrari)
• Logger de date, configurabile in mod liber (30 x 10.000 de intrari)
• 50 de puncte de date de la dispozitive de la terte parti (prin Modbus RTU sau Modbus TCP) pot fi integrate in sistem.
• Se poate crea un dispozitiv virtual cu 16 canale

*) Indicarea parametrilor dispozitivelor din reteaua BMS este posibila numai atunci cand gateway-ul este conectat la reteaua interna BMS. **) Parametrii pot fi setati prin intermediul aplicatiei web, cat si extern (prin BMS/ICOM/BCOM), dar nu si prin Modbus. Parametrii dispozitivelor asociate pot fi doar cititi. Pentru modificarea setarilor parametrilor dispozitivelor este necesar Pachetul functional C ! Modulul functional A

• Atribuirea de texte individuale pentru dispozitive, canale (puncte de masurare) si alarme.
• Monitorizarea defectiunilor dispozitivului.
• Notificari e-mail catre diferiti utilizatori, in cazul alarmelor si a defectelor de sistem.
• Poate fi generat raportul pentru orice dispozitiv din sistem.* Aceasta contine toti parametrii si valorile masurate apartinand dispozitivului, precum si informatii despre dispozitiv, cum ar fi numarul de serie si versiunea software-ului.
• Poate fi generata si raportul sistemului. Se vor genera rapoarte pentru toate dispozitivele din sistem simultan.

* – Generarea rapoartelor releelor din reteaua BMS este posibila numai atunci cand gateway-ul este conectat la reteaua interna BMS. Modulul functional B

• Citirea celor mai recente valori masurate, mesaje de stare si alarma de la toate dispozitivele alocate. Acces uniform la toate dispozitivele alocate prin Modbus TCP pe serverul integrat.
• Citirea celor mai recente valori masurate, mesaje de stare si alarma de la toate dispozitivele alocate prin BMS intern. Acces uniform la toate dispozitivele alocate prin Modbus RTU.
• Comenzi de control: Dintr-o aplicatie externa (de exemplu, software de vizualizare sau PLC), comenzile pot fi trimise catre dispozitivele BMS prin Modbus TCP sau Modbus RTU.
• Acces la alarme si valori masurate prin SNMP (V1, V2c sau V3). Sunt acceptate capcanele SNMP.
• Acces prin PROFINET la alarme si valori masurate.
• Alarmele si valorile masurate sunt furnizate prin MQTT.

Modulul functional C

• Setarea rapida si usoara a parametrilor prin browser-ul web, a tuturor dispozitivelor* asociate la gateway prin intermediul browserului web.
• Se pot crea si restaura copii de rezerva ale tuturor dispozitivelor din sistem.

*) Setarea parametrilor releelor din reteaua BMS este posibila numai atunci cand gateway-ul este conectat la reteaua interna BMS. Modulul functional D

• Vizualizare rapida si usor de creat a sistemului. Editorul integrat ofera acces la o varietate de widget-uri si functii.
• Afisare pe pana la 50 de pagini de prezentare generala, pe care, de exemplu, pot fi stocate planuri de camera. Este posibila navigarea in cadrul acestor pagini de prezentare generala.
• Acces la toate valorile masurate disponibile în sistem.
• Butoanele si cursoarele pot fi utilizate pentru a trimite comenzi de testare si resetare BMS si pentru a controla dispozitive externe prin Modbus TCP.

Modulul functional E

• Pot fi create 100 de relee virtuale cu 16 canale fiecare.

Modulul functional F

• Pot fi integrate în sistem 1600 de puncte de date de la relee de la terte parti (prin Modbus RTU sau Modbus TCP).

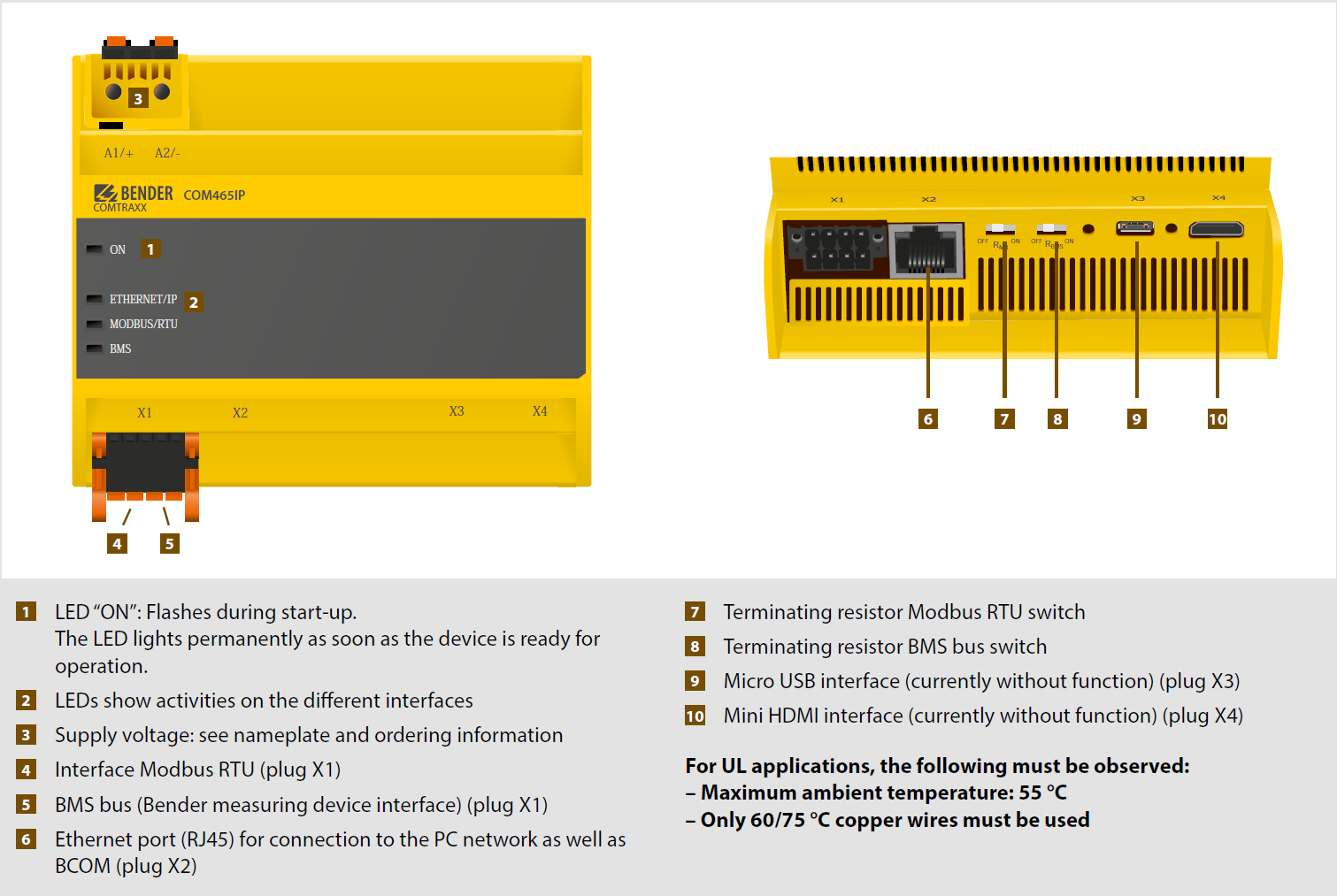

Schema de conexiuni
