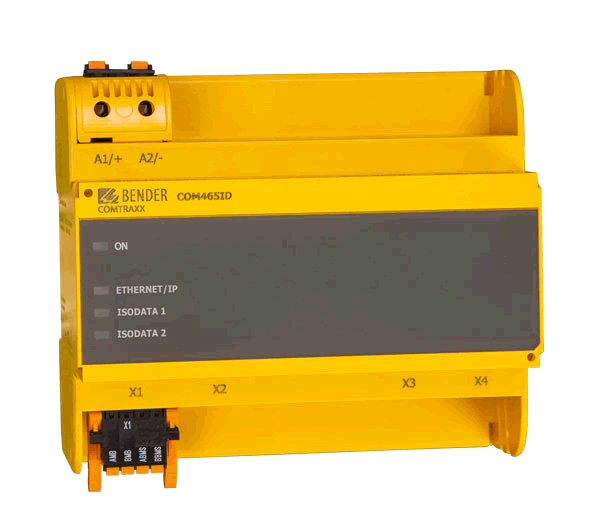

COM465ID – prezentare generala – Accesorii – Convertoare de protocol

Gateway-ul COM465ID ofera posibilitatea de a inregistra date folosind interfetele Bender isoData si BCOM. Aceste date pot fi apoi furnizate prin Modbus TCP si POWERSCOUT®. Interfete existente:

• RS-485: isoData
• Ethernet: MQTT, Modbus TCP, SNMP

` In plus, functionalitatea poate fi extinsa prin module functionale. Acest lucru face posibila adaptarea dispozitivului la cerintele respective.

• Afisare si vizualizare optima a starilor dispozitivelor si instalatiilor in browserul web
• Datele inregistrate pot fi puse la dispozitie prin Modbus TCP si OPC-UA.
• Prezentare generala specifica a sistemului in functie de descrierea individuala a instalatiei
• Notificare selectiva catre diversi utilizatori in caz de alarme
• Informatiile din sistemul Bender pot fi transmise catre POWERSCOUT® pentru analiza si arhivare
• Punerea in functiune si diagnosticarea sistemelor Bender
• Diagnosticare la distanta, intretinere la distanta

COM465ID comunica cu dispozitivele si sistemele alocate prin diverse interfete :

• 2 interfete isoData RS-485
• BCOM (RJ45) pentru sisteme Bender noi si viitoare, cum ar fi ISOMETER® isoDB685-D-x
• Modbus TCP (RJ45)
• OPC-UA (RJ45)

Varianta de baza, fara module functionale activate

• Monitor de stare cu interfata web pentru a fi utilizat cu Bender isoData si BCOM precum si cu relee de masurare universale.
• Suport pentru dispozitive :
• prin isoData (1 releu per interfata),
• prin interfata BCOM (max. 139 de dispozitive cu un gateway / max. 98 x 139 de dispozitive intr-o interconectare cu alte gateway-uri)
• prin Modbus TCP (max. 247 dispozitive).
• Afisare la distanta a valorilor masurate curente, mesaje de operare/alarma si parametri *.
• Gateway la Modbus TCP: citirea valorilor masurate curente, mesaje de operare/alarma pentru adresele 1…10 din subsistemul propriu, prin intermediul Modbus TCP *
• Interfata Ethernet cu 10/100 Mbit/s pentru acces de la distanta prin LAN, WAN sau Internet
• Sincronizare de timp pentru toate dispozitivele asociate
• Memorie istoric (1.000 de intrari)
• Logger de date, configurabile in mod liber (30 x 10.000 de intrari)
• 50 de puncte de date de la dispozitive de la terte parti pot fi integrate in sistem.
• Poate fi creat un releu virtual cu 16 canale.

*) Parametrii individuali pot fi setati prin intermediul aplicatiei web, cat si extern (prin BCOM), dar nu si prin Modbus. Parametrii dispozitivelor asociate pot fi doar cititi. Pentru modificarea setarilor parametrilor dispozitivelor asociate este necesar Pachetul functional C ! Modulul functional A

• Atribuirea de texte individuale pentru relee, canale (puncte de masurare) si alarme.
• Monitorizarea defectiunilor releului.
• Notificari prin e-mail catre diferiti utilizatori, in cazul alarmelor si a defectelor de sistem.
• Configurarea de notificari prin e-mail.
• Poate fi generat raportul pentru orice dispozitiv din sistem.*. Aceasta contine toti parametrii si valorile masurate apartinand dispozitivului, precum si informatii despre dispozitiv, cum ar fi numarul de serie si versiunea software-ului.
• Poate fi generata si raportul sistemului. Se vor genera rapoarte pentru toate dispozitivele din sistem simultan.

Modulul functional B
• Citirea celor mai recente valori masurate, mesaje de stare si alarma de la toate dispozitivele alocate. Acces uniform la toate dispozitivele alocate prin Modbus TCP pe serverul integrat.
• Comenzi de control: Dintr-o aplicatie externa (de exemplu, software de vizualizare sau PLC), comenzile pot fi trimise catre dispozitivele BMS prin Modbus TCP sau Modbus TCP.
• Acces la alarme si valori masurate prin SNMP (V1, V2c sau V3). Sunt acceptate capcanele SNMP.
• Acces prin PROFINET la alarme si valori masurate.

Modulul functional C
• Setarea rapida si usoara a parametrilor prin browser-ul web, a tuturor dispozitivelor asociate la gateway prin intermediul browserului web.
• Se pot crea si importa copii de rezerva pentru setarile tuturor dispozitivelor din sistem.

Modulul functional D
• Vizualizare rapida si usor de creat a sistemului. Editorul integrat ofera acces la o varietate de widget-uri si functii.
• Afisare pe pana la 50 de pagini de prezentare generala, pe care, de exemplu, pot fi stocate planuri de camera. Este posibila navigarea in cadrul acestor pagini de prezentare generala.
• Acces la toate valorile masurate disponibile în sistem.
• Butoanele si cursoarele pot fi utilizate pentru a trimite comenzi de testare si resetare BMS si pentru a controla dispozitive externe prin Modbus TCP.

Modulul functional E
• Pot fi create 100 de relee virtuale cu 16 canale fiecare.

Modulul functional F
• Pot fi integrate în sistem 1600 de puncte de date de la relee de la terte parti (prin Modbus RTU sau Modbus TCP).

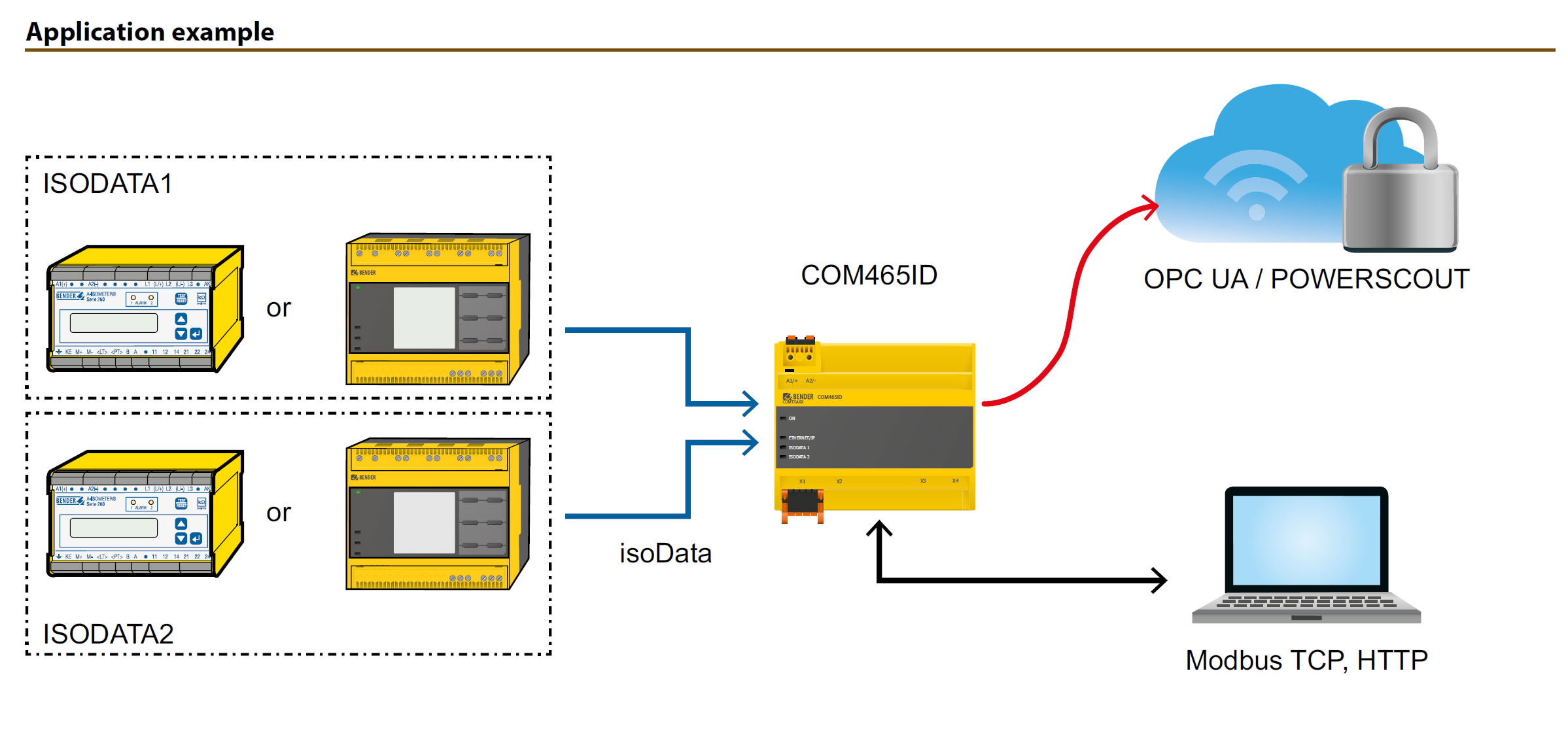

Schema de conexiuni
