ISOMETER® iso1685DP/isoHV1685D/isoLR1685DP – prezentare generala – Monitorizarea rezistentei de izolatie – circuite principale

ISOMETER® isoxx1685Dx-x25 este utilizat pentru monitorizarea izolatiei in sisteme cu nulul izolat (sisteme IT) extinse. Metoda de masurare special dezvoltata monitorizeaza rezistenta de izolatie si in instalatiile in care exista capacitati de scurgere a sistemului extrem de mari fata de pamant datorita metodelor de suprimare a interferentelor. Adaptarea la capacitatile de scurgere ridicate legate de sistem are loc si in mod automat. ISOMETER® iso1685Dxx genereaza impulsuri de curent de localizare necesare pentru localizarea defectelor de izolatie. Acest lucru permite localizarea defectului de izolatie folosind relee de localizare a defectelor de izolatie instalate permanent sau mobile. iso1685DP-425 – masurarea defectelor de izolatie 200Ω … 1 MΩ isoLR1685Dx-325 – masurarea defectelor de izolatie 20Ω … 100 kΩ isoHV1685D-425 – masurarea defectelor de izolatie 200Ω… 1 MΩ la tensiuni de retea 2000 V c.a., 3000 V c.c. iso1685DP-425 si isoLR1685DP-325

• Injector de curent de localizare necesar pentru localizarea selectiva a defectelor de izolatie
• Indicarea defectelor de izolatie localizate selectiv de catre sistemul EDS
• Setarea parametrilor sistemelor EDS
• Texte specifice clientului pentru fiecare canal de masurare

APLICATII

• Sisteme extinse de pana la 2000 V AC/3000 V DC, proiectate ca sisteme IT
• Aplicatii cu rezistenta redusa de la 20 Ω

STANDARDE Releul ISOMETER® iso1685DP/isoHV1685D/isoLR1685DP respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• IEC 61557-8
• IEC 61557-8 Annex C (for Fast 2000 µF profile only)
• DIN EN 61557-9 (VDE 0413-9)
• IEC 61557-9 (not for isoHV1685D)
• IEC 61326-2-4
• DIN EN 60664-1 (VDE 0110-1)

APROBARI

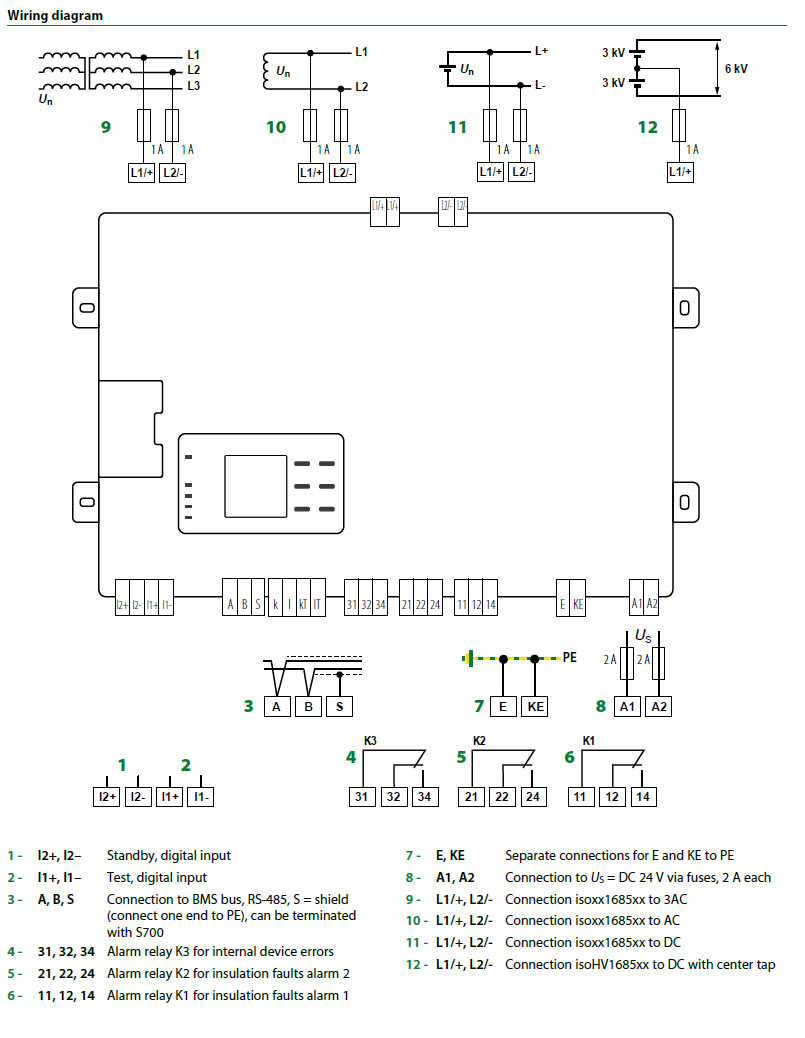

Schema de conexiuni
