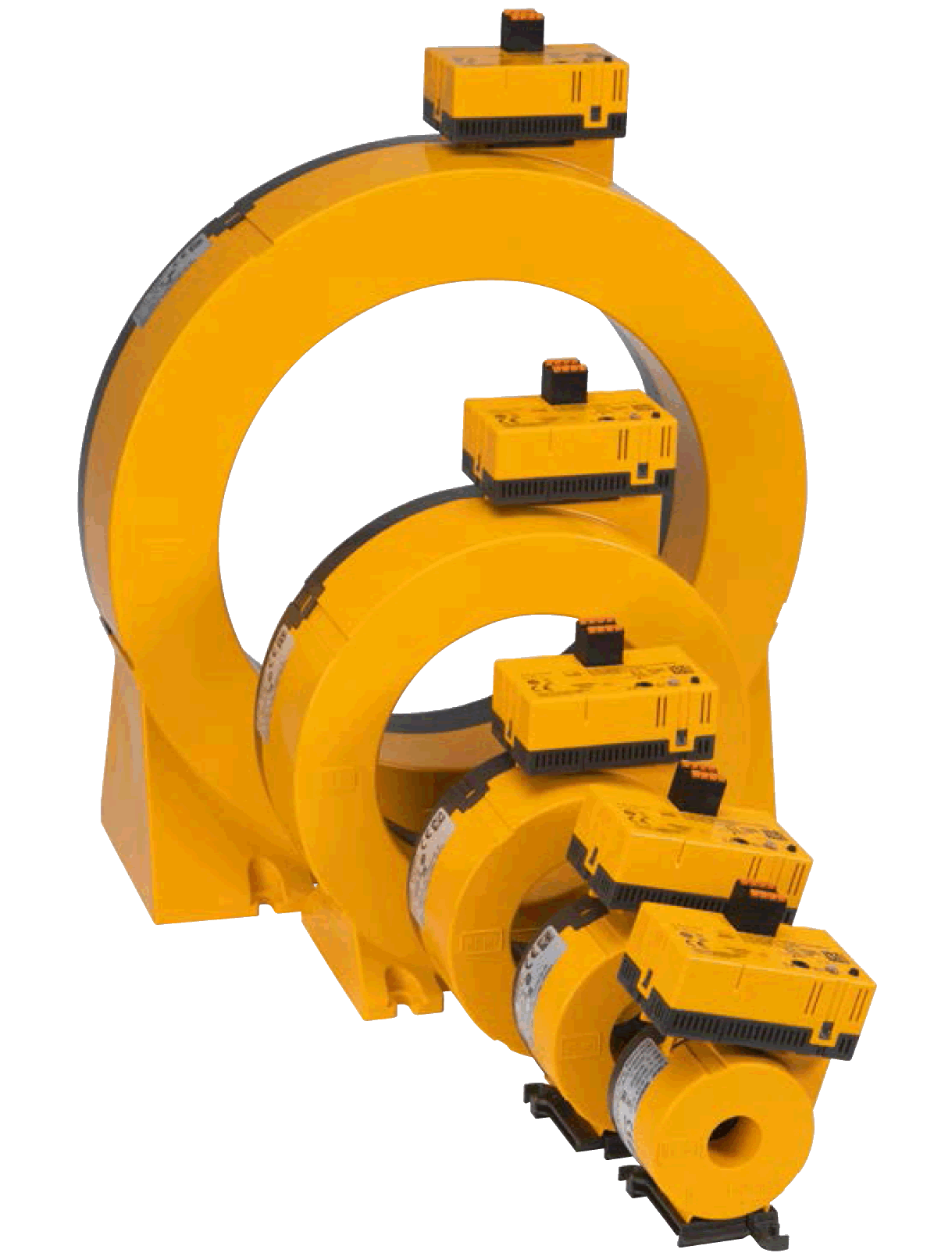

Informatii produs LINETRAXX® CTUB100
Transformatoarele de masura curent din seria CTUB100 sunt combinatii de nuclee de transformatoare de masura curent CTBC… si module electronice CTUB10…, care transforma curentii AC si DC într-un semnal de masurare evaluabil.
Semnalele de masurare pot fi evaluate folosind relee din seria RCMA420/423 sau RCMS460/490. Transformatoarele de masura curent sunt conectate la releele respective printr-un cablu cu 2 sau 6 nuclee. Pot fi utilizate în sisteme DC, AC si 3(N)AC.
Transformatoarele de masura curent CTUB101-CTBCxx sunt destinate conectarii la releele din seria RCMA420/423 si sunt alimentate direct de la dipozitivul de evaluare cu tensiunea de alimentare DC ±12 V prin intermediul cablului cu 6 nuclee. Transformatoarele de masura curent CTUB102-CTBCxx sunt destinate conectarii la RCMS460/490. Daca transformatoarele de masura curent CTUB102-CTBCxx sunt conectate la un sistem RCMS460/490, este necesara o sursa de alimentare DC 24 V pentru transformatoarele de masura curent, care este disponibila ca accesoriu. Nucleele transformatoarelor de masura curent ale seriei CTBC20P … 210P sunt prevazute cu un ecran magnetic integrat si sunt potrivite pentru aplicatii cu curenti de sarcina mare sau curenti de rupere.

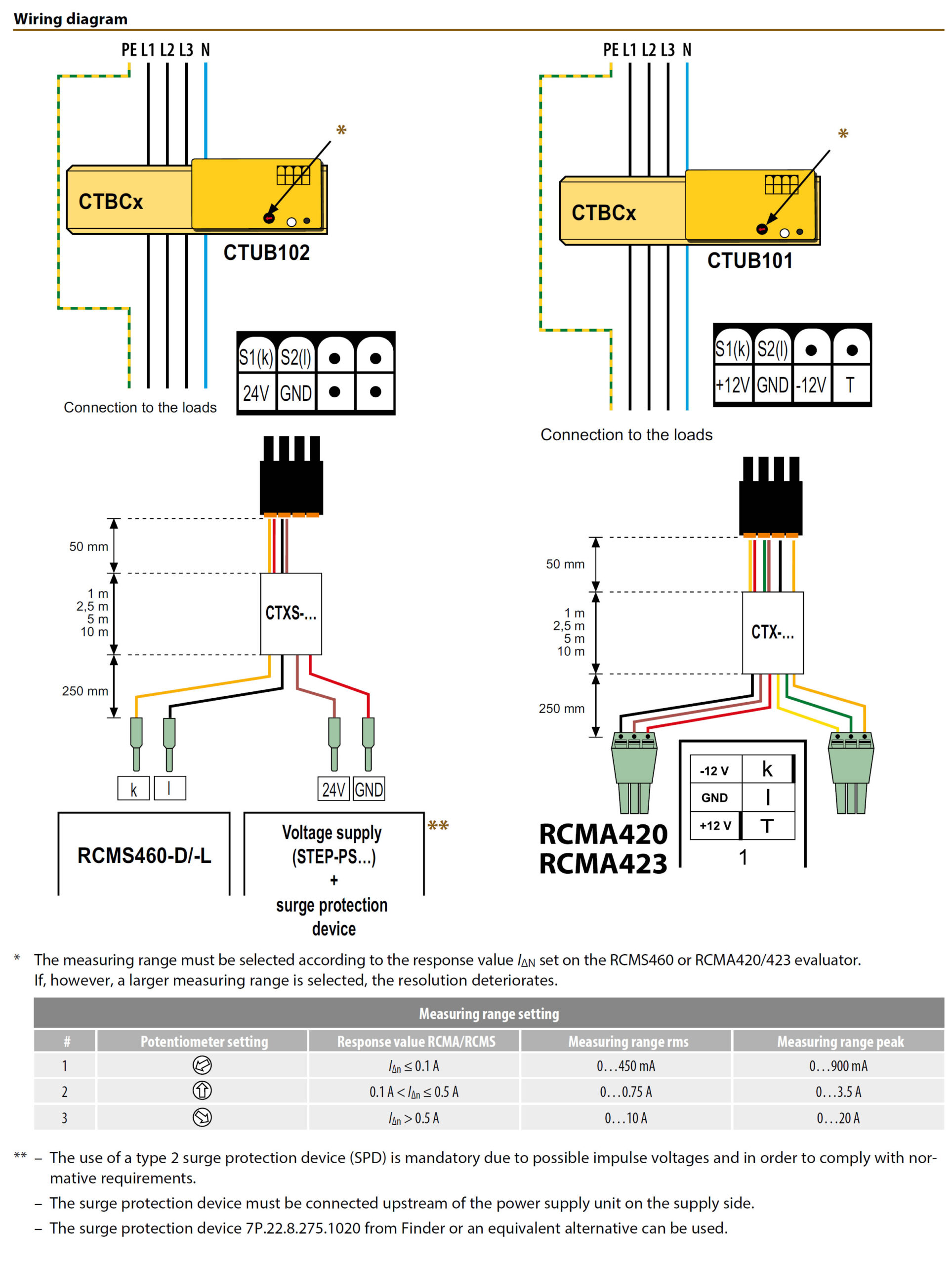

Schema de conexiuni
Transformatoarele de masura curent CTUB101-CTBCxx sunt destinate conectarii la releele din seria RCMA420/423 si sunt alimentate direct de la dipozitivul de evaluare cu tensiunea de alimentare DC ±12 V prin intermediul cablului cu 6 nuclee. Transformatoarele de masura curent CTUB102-CTBCxx sunt destinate conectarii la RCMS460/490. Daca transformatoarele de masura curent CTUB102-CTBCxx sunt conectate la un sistem RCMS460/490, este necesara o sursa de alimentare DC 24 V pentru transformatoarele de masura curent, care este disponibila ca accesoriu. Nucleele transformatoarelor de masura curent ale seriei CTBC20P … 210P sunt prevazute cu un ecran magnetic integrat si sunt potrivite pentru aplicatii cu curenti de sarcina mare sau curenti de rupere.
Schema de conexiuni
