WF – prezentare generala – transformatoare de masura curent

Transformatoarele de masura curent flexibile din seria WF… sunt transformatoare de masura curent, foarte sensibile, care masoara curentii c.a. impreuna cu un sistem de monitorizare a curentului rezidual din seria RCMS460/490 si le transforma intr-un semnal de masura evaluabil.
Ele sunt alcatuite dintr-un transformator flexibil de masura W…F si un convertor de semnal RCC420. Conectarea la respectivul releu de monitorizare curent rezidual este realizata printr-un cablu cu doua fire.

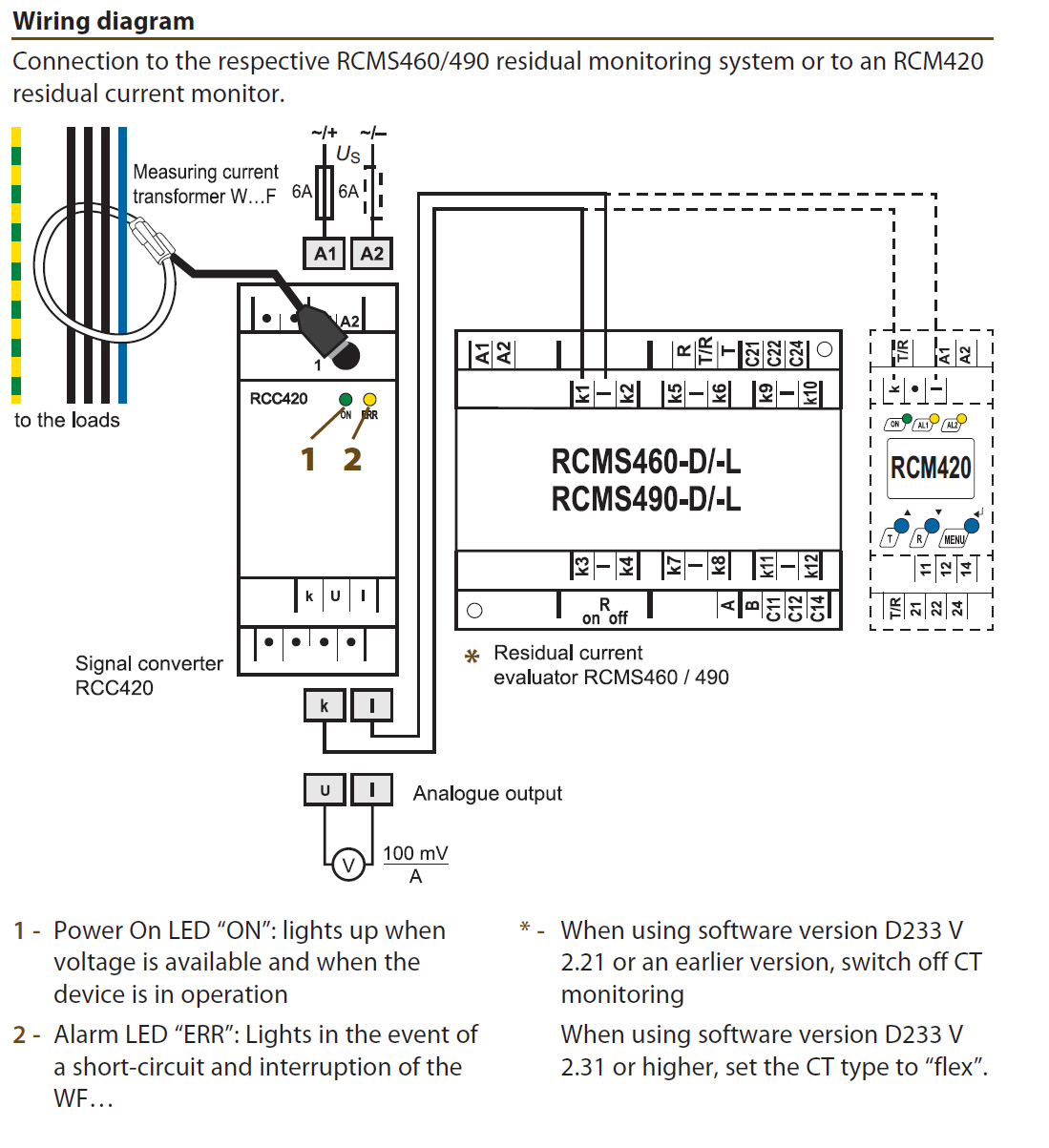

Schema de conexiuni
