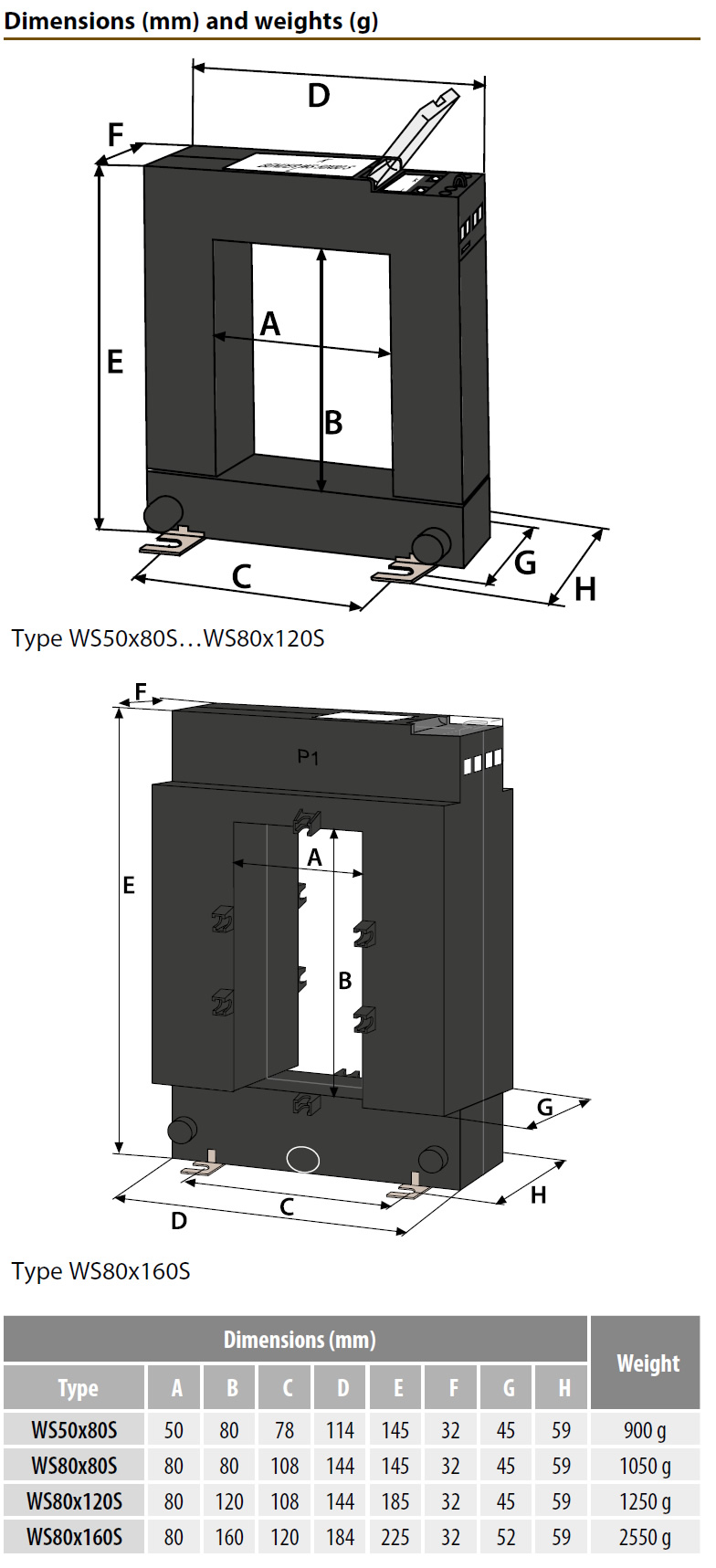

Informatii produs WS50x80S…WS80x160S
Transformatoarele de masura curent, de inalta sensibilitate, de tip miez-despicat, din seria WS… convertesc curentii reziduali de 10 mA…100 A in semnale RCM sau EDS evaluabile si pot fi montate ulterior in instalatiile electrice existente unde trebuie sa fie prevenita deconectarea.
Transformatoarele de masura curent sunt conectate la releul de evaluare prin doua fire. In functie de cablul de conectare utilizat, distanta dintre transformatorul de masura curent si releul de evaluare poate fi de pana la 40 m. Asigurati-va ca toti conductorii de curent sunt directionati prin transformatorul de masura curent si ca aceste conductori nu sunt ecranati. Nu treceti niciodata un conductor PE prin interiorul transformatorului de masura curent !!!
Schema de conexiuni
Transformatoarele de masura curent sunt conectate la releul de evaluare prin doua fire. In functie de cablul de conectare utilizat, distanta dintre transformatorul de masura curent si releul de evaluare poate fi de pana la 40 m. Asigurati-va ca toti conductorii de curent sunt directionati prin transformatorul de masura curent si ca aceste conductori nu sunt ecranati. Nu treceti niciodata un conductor PE prin interiorul transformatorului de masura curent !!!
Schema de conexiuni
