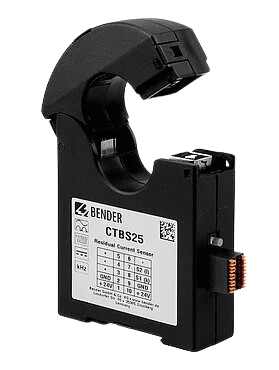

Informatii produs LINETRAXX® CTBS25
Transformatoarele de masura curent senzitiv c.a./c.c. din seria CTBS25 (tip B) convertesc curentii de scurgere si de defect ai sistemului intr-un semnal de masurare evaluabil.
Transformatoarele sunt potrivite pentru detectarea curentilor de defect cu componente continue netede. Transformatoarele de masura curent pot fi utilizate in sisteme continue, alternative si 3(N)AC. Semnalul de masurare este evaluat folosind dispozitive din seria RCMS460/490 sau EDS440, la care sunt conectate transformatoarele de masura curent.
Aplicatii :

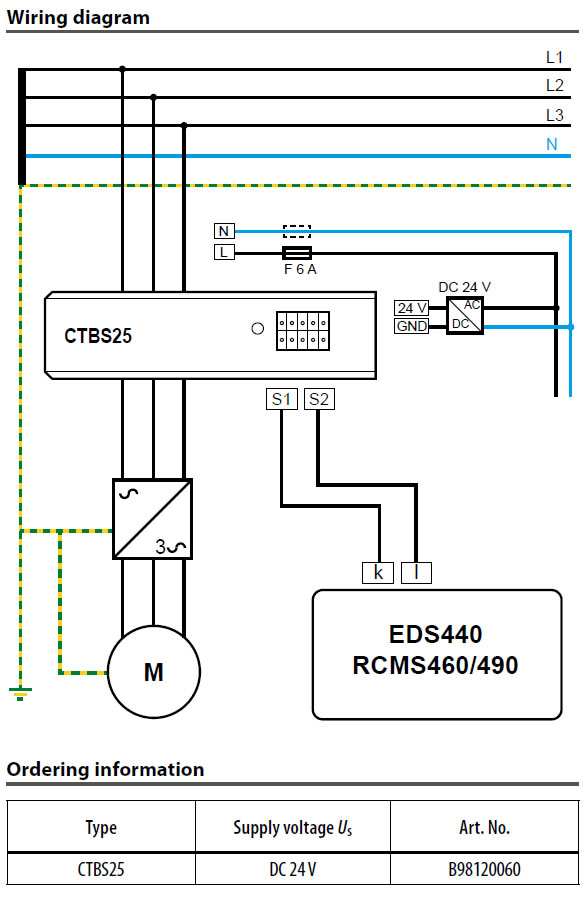

Schema de conexiuni
- pentru sisteme de monitorizare a curentilor reziduali (RCMS)
- pentru localizarea defectelor de izolatie (EDS)
- IEC 62020:2003-11 : in combinatie cu un sistem de monitorizare a curentului rezidual (RCMS460/490)
- IEC 61557-9 : in combinatie cu un dispozitiv de localizare a defectelor de izolatie (EDS440)
Schema de conexiuni
