Informatii produs W0-S20…W5-S210, W10/600
Transformatoarele de masura curent din seria W0-S20…W5-S210 sunt transformatoare extrem de sensibile care convertesc curentii reziduali de pana la 100A in semnale evaluabile de releele RCM sau EDS. Transformatoarele de masura curent sunt conectate la evaluatorul respectiv prin doua fire. In functie de conectarea utilizata, distanta dintre transformatorul de masura curent si evaluator poate fi de pana la 40 m.
Trebuie avut grija ca toti conductorii sa fie trecuti prin transformatorul de masura curent si ca acesti conductori sa nu fie ecranati. Niciodata sa nu treceti un conductor PE prin transformatorul de masura curent !!!

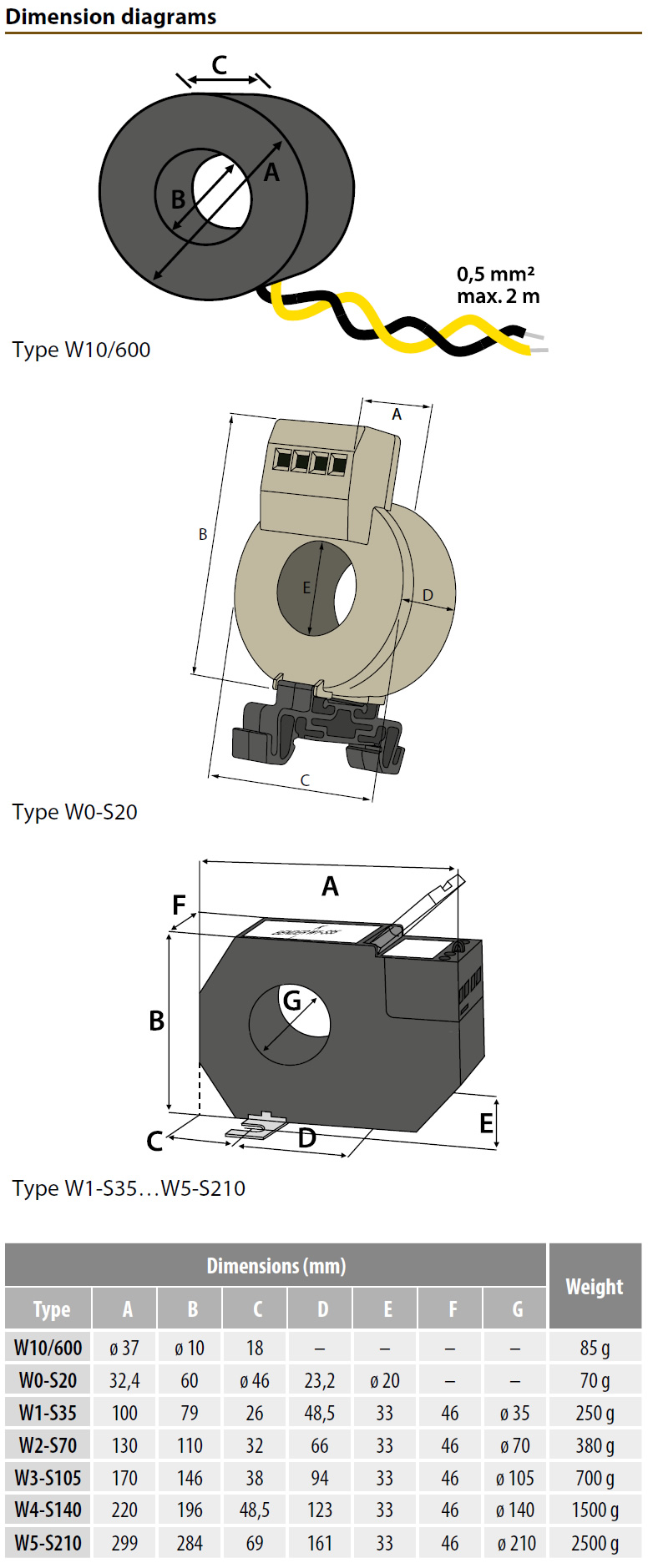

Schema de conexiuni
Trebuie avut grija ca toti conductorii sa fie trecuti prin transformatorul de masura curent si ca acesti conductori sa nu fie ecranati. Niciodata sa nu treceti un conductor PE prin transformatorul de masura curent !!!
Schema de conexiuni
