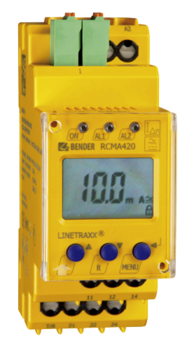

RCMA420 – prezentare generala – Monitorizarea curentilor reziduali

Releul RCMA420 de monitorizare curenti reziduali c.a./c.c., monitorizeaza sistemele cu impamantare TN si TT cand apar curenti de defect c.c. fini sau curenti reziduali continui mai mari ca zero. Acestea sunt, in special, sarcini ce contin redresoare cu 6 impulsuri sau redresoare cu un singur sens de uniformizare, cum ar fi convertoare, acumulatori, echipamente de santier cu unitati de frecventa controlata. De asemenea, pot fi monitorizati si curentii dintr-un singur conductor. Etapa de preavertizare (50…100% din valoarea de raspuns setata IΔn2) permite sa se faca diferenta intre preavertizare si alarma. Deoarece valorile sunt masurate cu transformatoare de masura curent, releul este aproape independent de curentul de sarcina si de tensiunea nominala a sistemului.

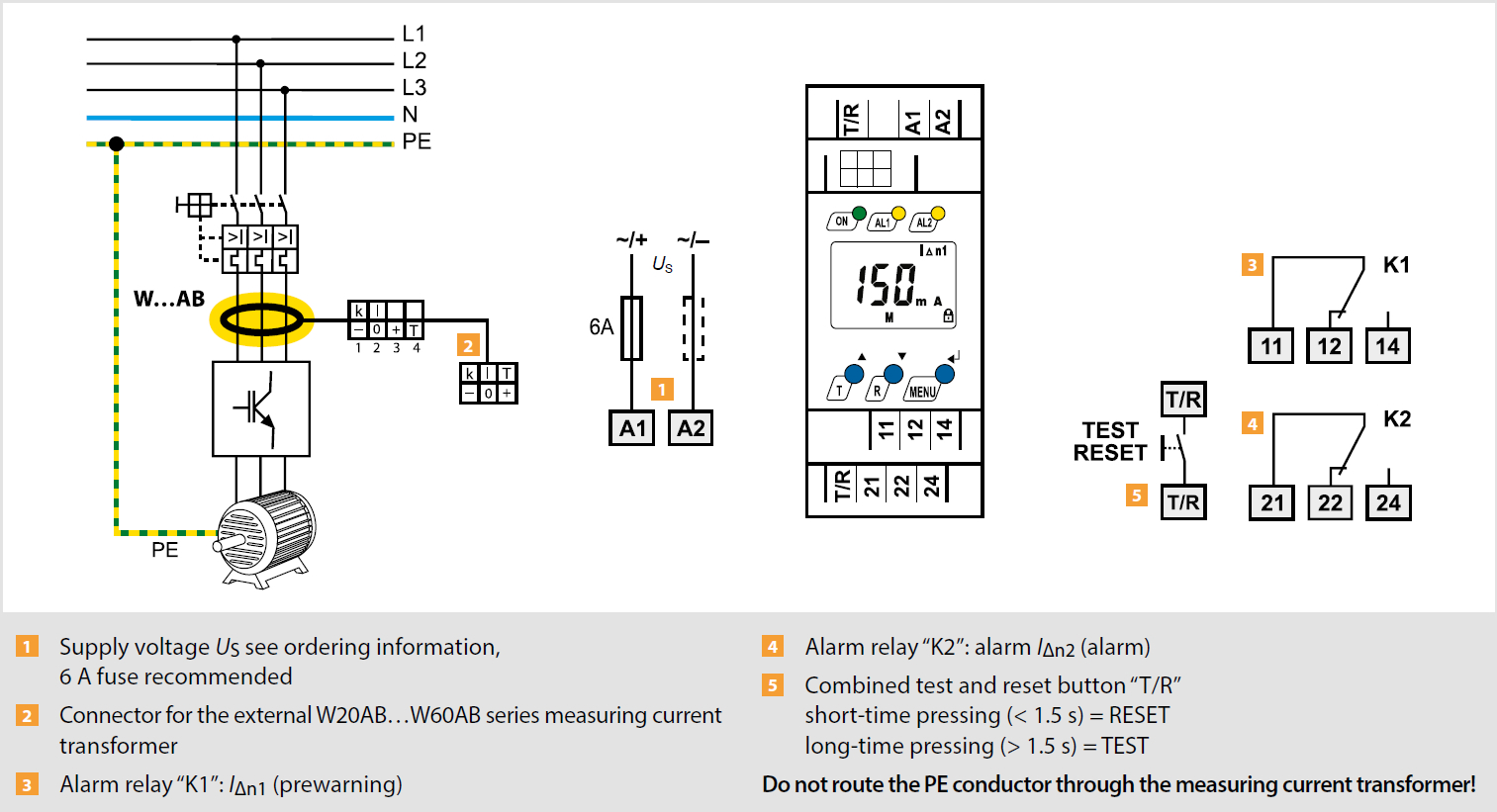

Schema de conexiuni
