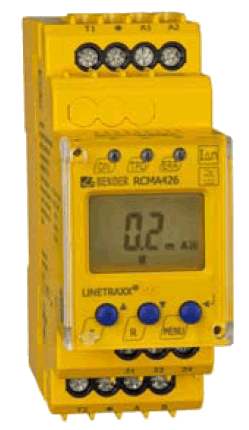

RCMA426H – prezentare generala – Monitorizarea curentilor reziduali

Releul RCMA426H de monitorizare curenti reziduali senzitivi c.a./c.c., ce contine un transformator intern de masura curent integrat, cu diametrul de 13 mm, este utilizat pentru a monitoriza sisteme cu impamantare sau sisteme cu impamantare senzitiva (sisteme TN si TT) in care pot aparea curenti de defect c.a. si c.c.. Aceste sisteme implica sarcini sarcini ce contin redresoare cu 6 impulsuri sau redresoare cu un singur sens de uniformizare, cum ar fi convertoare, acumulatori. In cazul unui curent rezidual nominal IΔn de 6 mA, releul va comuta un releu de alarma si contactorul asociat, in conformitate cu timpul de operare specificat in UL943.

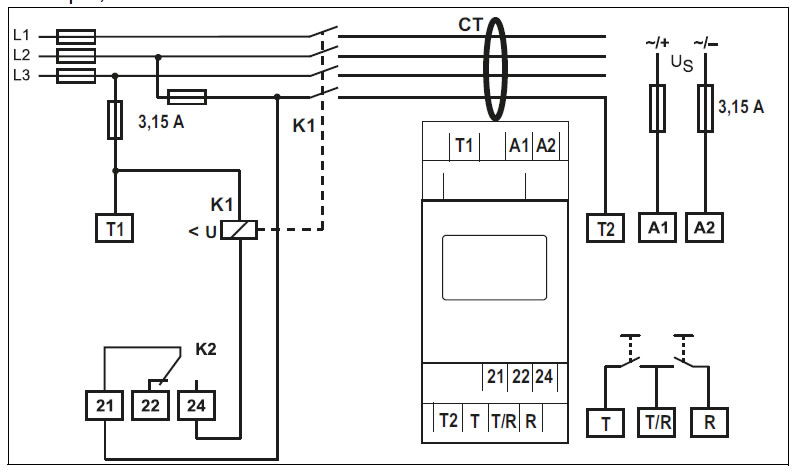

Schema de conexiuni
