LINETRAXX® SmartDetect MRCDB425-D – prezentare generala – Monitorizarea curentilor reziduali

Releele modulare de curent rezidual de tip MRCDB425 sunt proiectate pentru masurarea curentului rezidual senzitiv AC/DC si a curentului de defect in retele TN si TT legate la pamant. Dispozitivele pot fi utilizate ca masura suplimentara de protectie pentru urmatoarele obiective de protectie, printre altele:

• Protectie impotriva contactului indirect (DIN VDE 0100-410, IEC60364-4-41)
• Protectie impotriva efectelor termice (DIN VDE 0100-420, IEC60364-4-42)
• Protectia sistemului (DIN VDE 0100-430, IEC60364-4-43)
• Protectie impotriva riscurilor de incendiu (DIN VDE 0100-530, IEC60364-5-53)

Un dispozitiv modular de curent rezidual, in conformitate cu standardul de produs DIN EN 60947-2 Anexa M, trebuie sa functioneze impreuna cu un transformator de masura curent adecvat (CTUB102-CTBCxxx(P)) si un intrerupator cu declansare la subtensiune, care se deconecteaza sub sarcina in maximum 20 ms. APLICATII

• Ca masura de protectie pentru instalarea unui dispozitiv de curent rezidual in cadrul obiectivelor de protectie pentru siguranta persoanelor, protectia impotriva incendiilor si protectia sistemului.
• In general, ca alternativa la intrerupatoarele diferentiale (DRC) conventionale la tensiuni si curenti mai mari, posibile declansari false ale acestor RCD-uri, precum si adaptarea flexibila la conditiile sistemului.

STANDARDE Releul LINETRAXX® MRCDB425 respecta cerintele urmatoarelor standarde :

• IEC 60947-2 Annex M
• IEC 60755 (or VDE 0664-400)
• UL508
• IEC 60364-5-53
• DIN VDE 0100-530

APROBARI

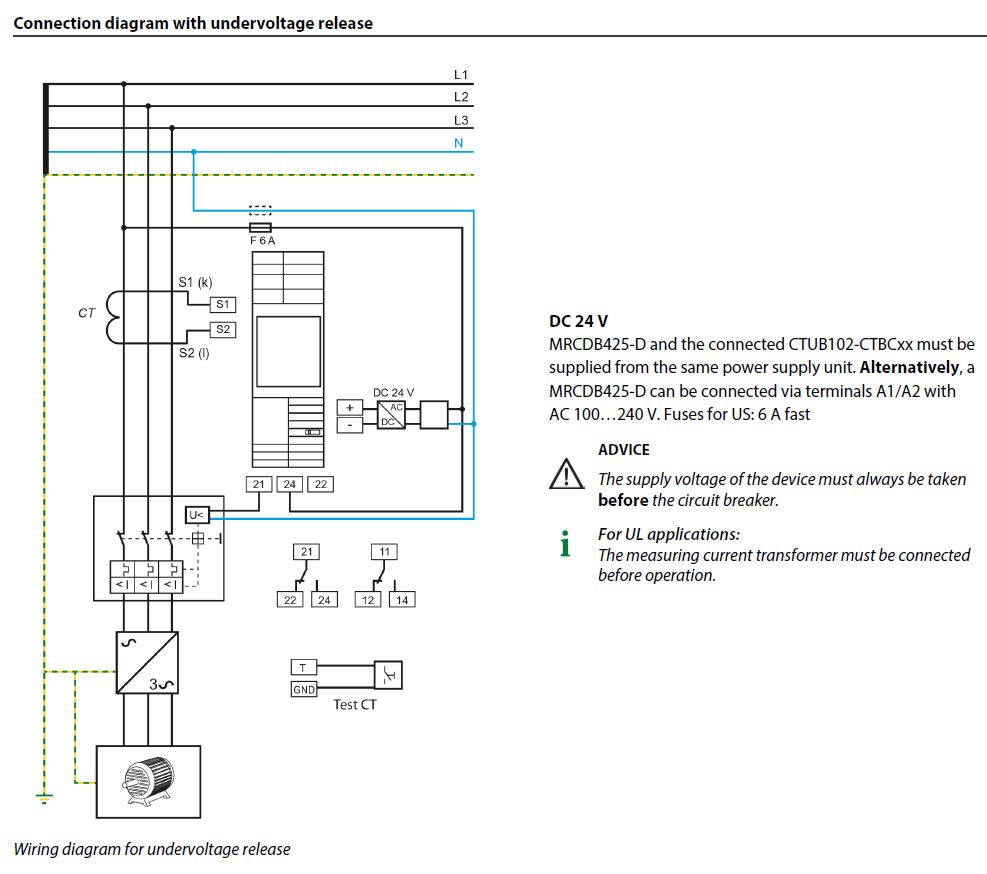

Schema de conexiuni
