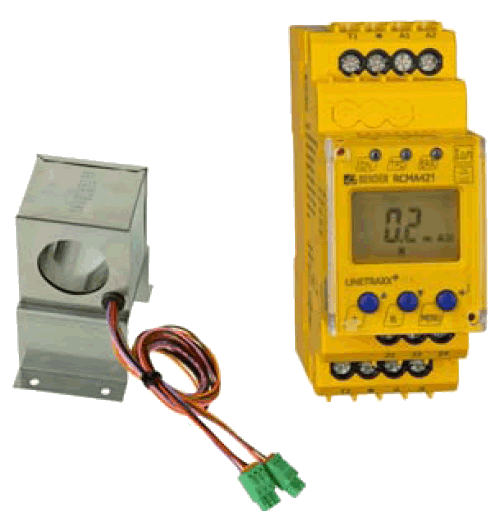

Informatii produs LINETRAXX® RCMA421H
Releul RCMA421H de monitorizare curenti reziduali senzitivi c.a./c.c. impreuna cu transformatorul de masura curent WN-35BS este utilizat pentru a monitoriza sisteme cu impamantare si sisteme cu impamantare rezistiva (sisteme TN si TT) in care pot aparea curenti de defect c.a. si c.c.. Aceste sisteme implica sarcini sarcini ce contin redresoare cu 6 impulsuri sau redresoare cu un singur sens de uniformizare, cum ar fi convertoare, acumulatori. In cazul unui curent rezidual nominal IΔn de 6 mA, releul va comuta un releu de alarma si contactorul asociat, in conformitate cu timpul de operare specificat in UL943.

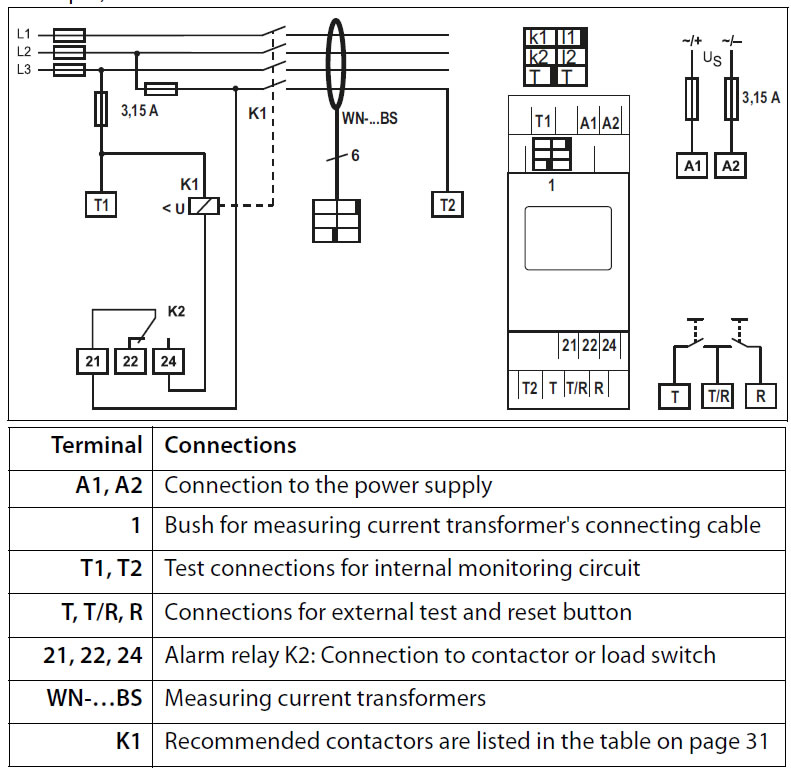

Schema de conexiuni
Schema de conexiuni
