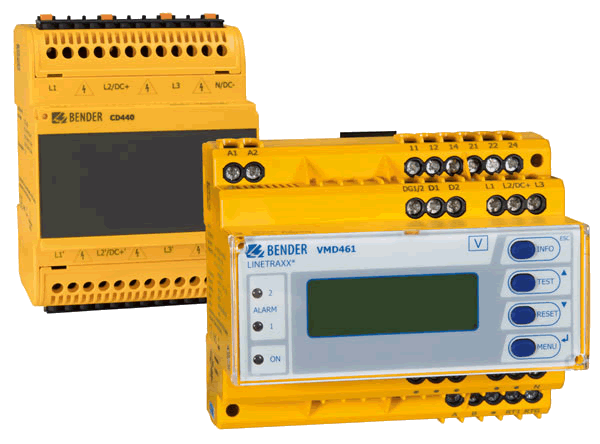

LINETRAXX® VMD461 cu CD440 – informatii generale – Relee de masura si monitorizare – Relee monitorizare tensiune

Releul multifunctional de monitorizare a tensiunii VMD461 monitorizeaza frecventele, subtensiunile si supratensiunile îin sistemele de curent alternativ c.c., c.a. si 3(N)c.a.. Tensiunile de faza si/sau tensiunile de linie sunt masurate ca valoare r.m.s. si sunt afitate in continuu pe ecranul releului. Valoarea masurata necesara declansarii releului de alarma este memorata. VMD461 dispune de functii de masurare suplimentare pentru:

• ROCOF df/dt
• Monitorizare schimbare vectoriala
• Monitorizarea dezechilibrului
• Monitorizarea secventei de faze

Sunt furnizate codurile ANSI corespunzatoare pentru toate functiile de masurare disponibile. Timpii de intarziere configurabili permit examinarea proprietatilor speciale specifice instalatiei (de exemplu, proceduri de pornire specifice releelor). VMD461 necesita o tensiune externa de alimentare. Utilizarea optionala a unui dispozitiv de cuplare CD440 extinde domeniul de tensiune care poate fi monitorizat la 1200 V c.c./3c.a. sau 690 V 1c.a./3Nc.a.. Releu ANTI-INSULARIZARE !!!

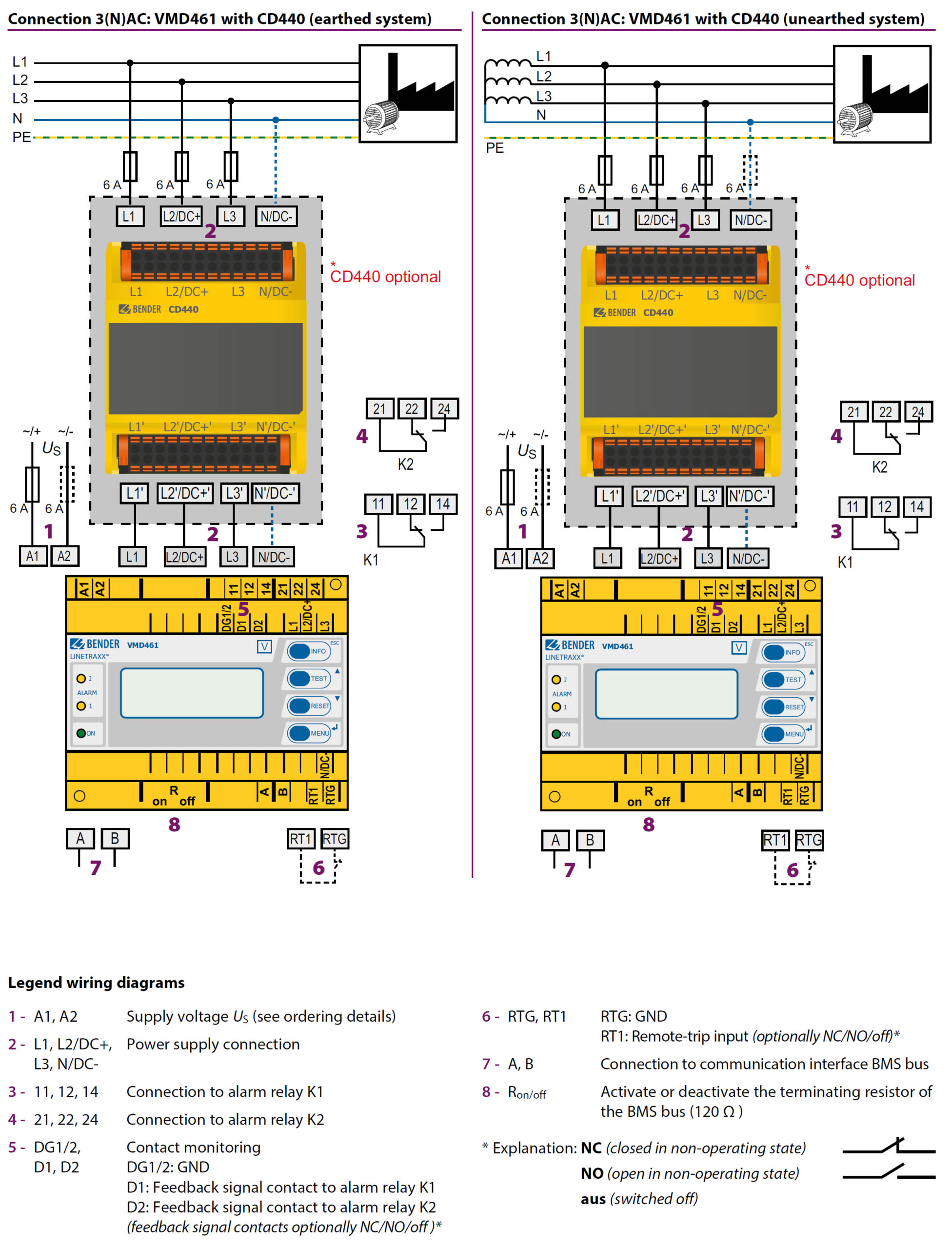

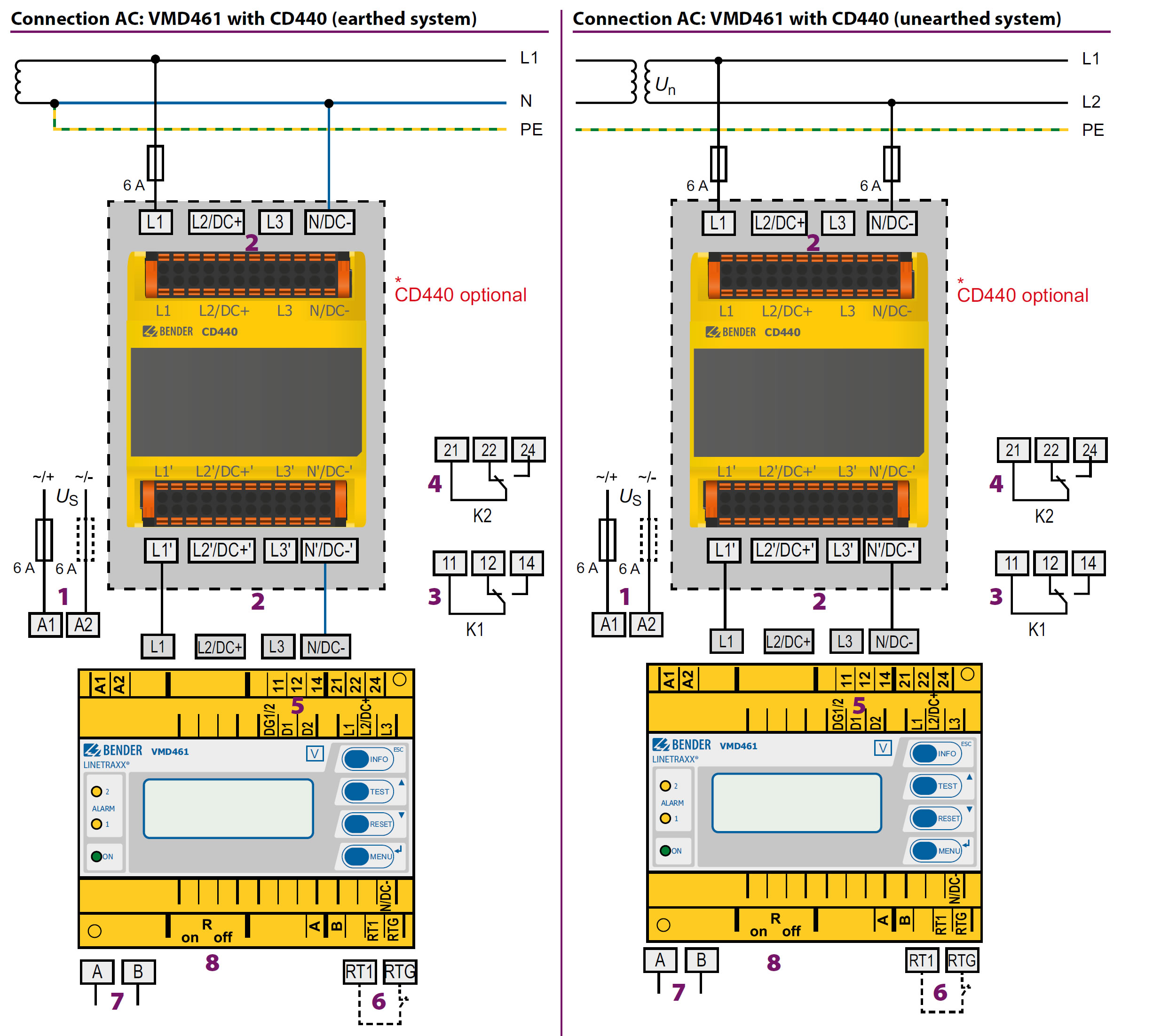

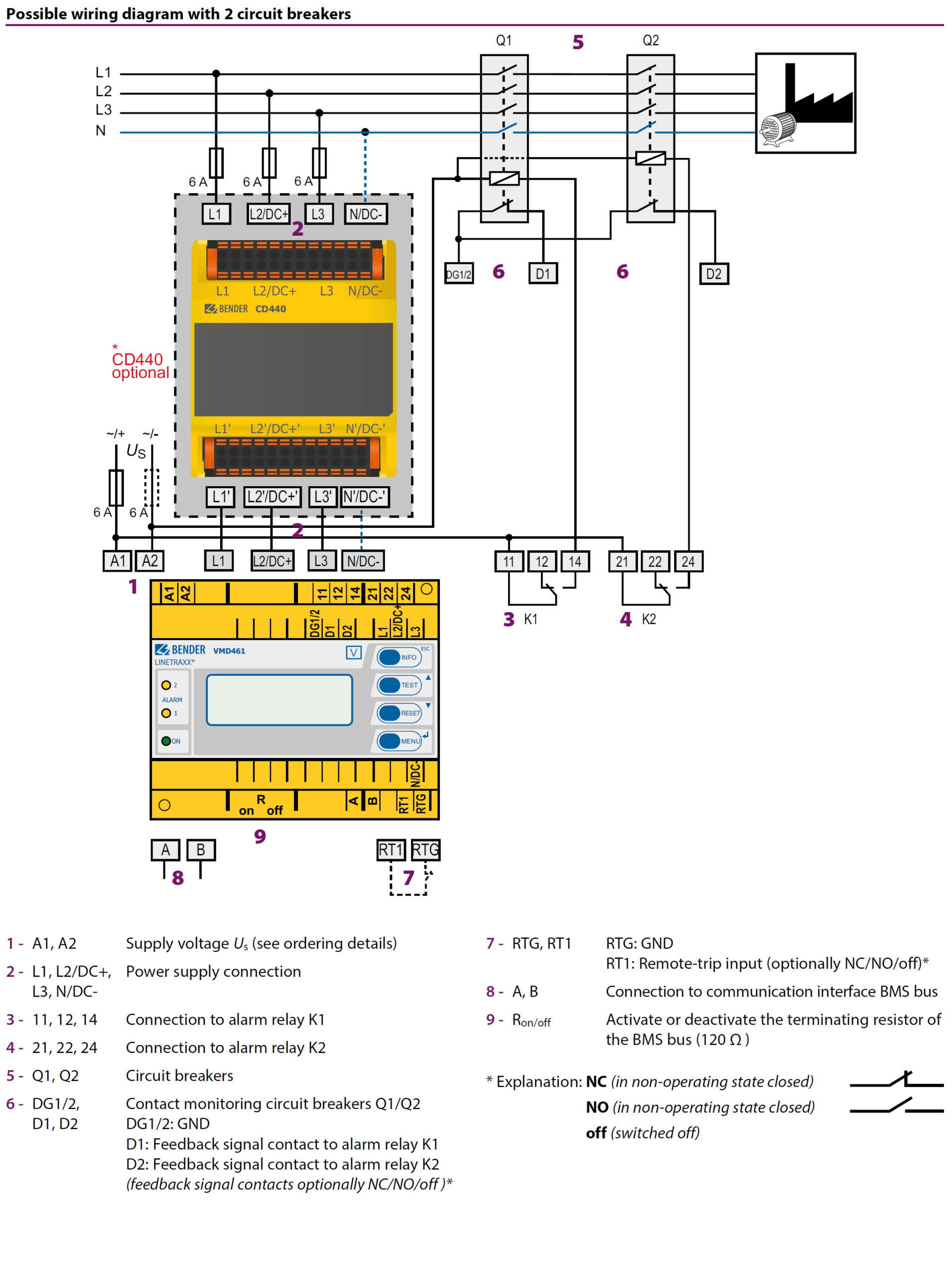

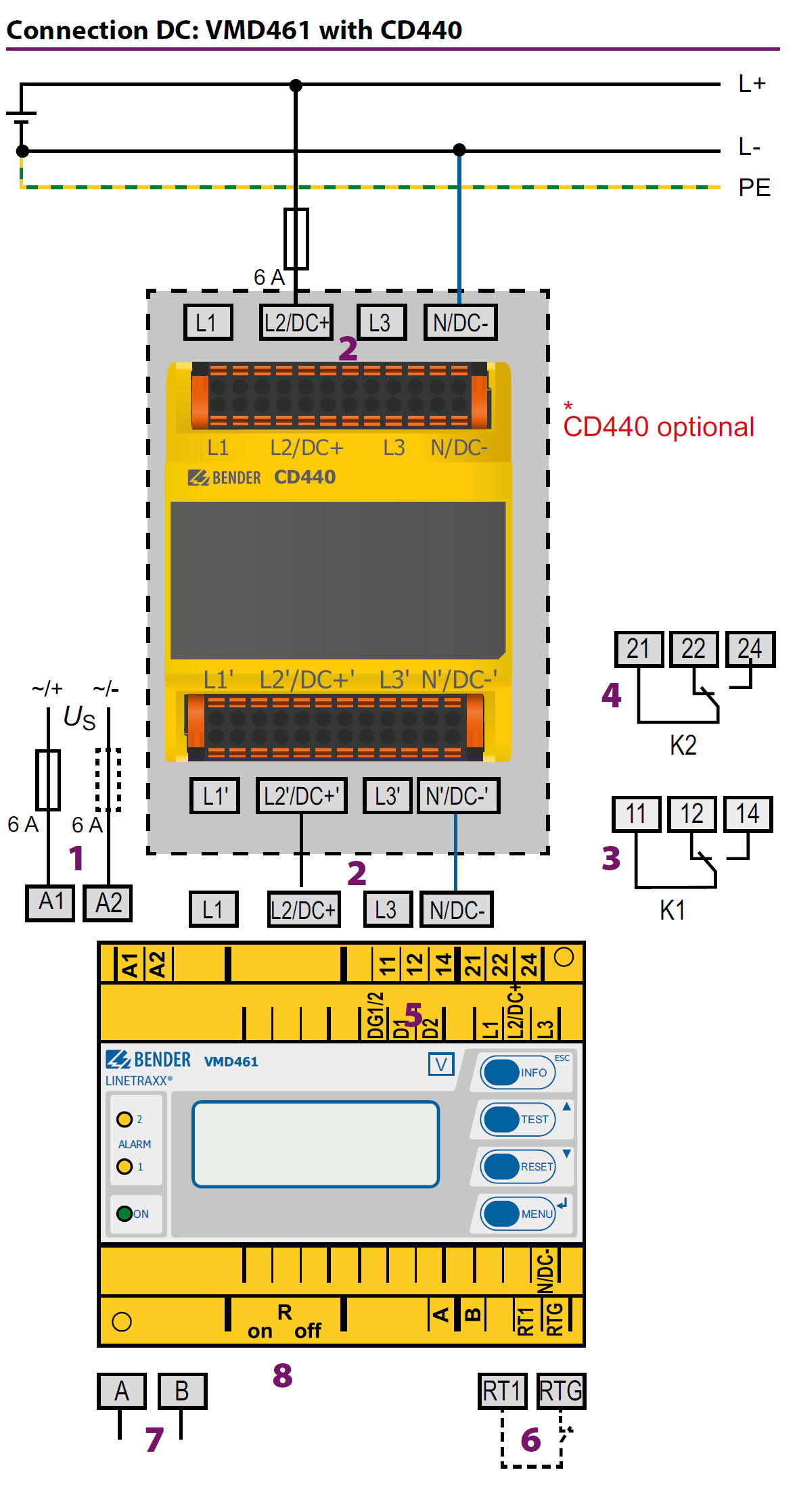

Schema de conexiuni
