Informatii produs LINETRAXX® VMD258
Releele pentru monitorizare tensiune din seria VMD258 monitorizeaza tensiunea minima si maxima (functie fereastra) in sisteme trifazate c.a.. Nu este necesara conexiune cu conductorul neutru, prin urmare este potrivit pentru sisteme 3c.a.
Tensiunea de alimentare este luata din sistemul ce este monitorizat. Alimentarea, releele si conexiunea pentru releul extern de stocare energie sunt izolate fata de sistem ceea ce inseamna dubla izolatie. Transformatoare de intrare speciale atenueaza interferentele sistemului. Valorile de raspuns pentru tensiune minima si tensiune maxima, precum si timpii de intarziere la raspuns pot fi reglate. Releul inlocuieste seria SUR35x.

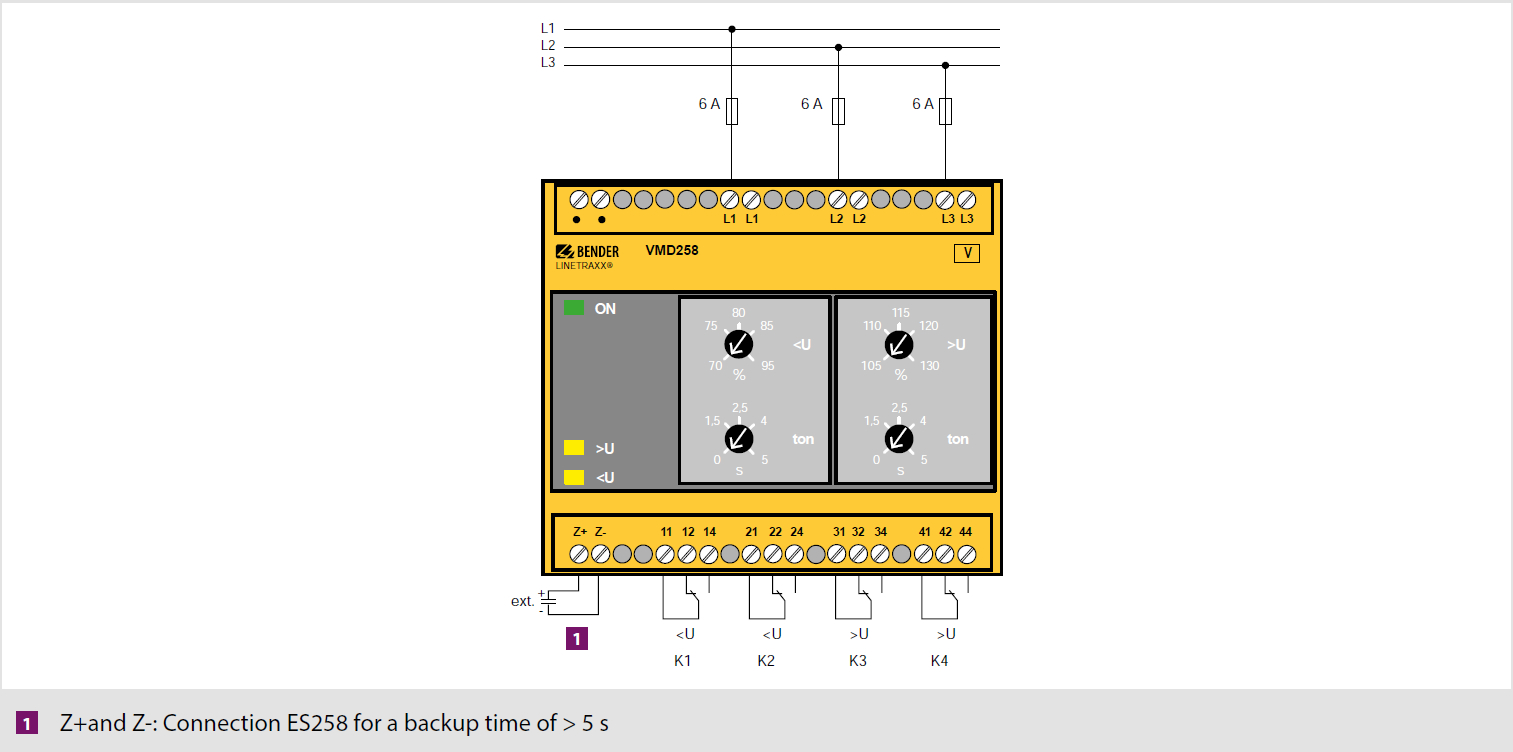

Schema de conexiuni
Tensiunea de alimentare este luata din sistemul ce este monitorizat. Alimentarea, releele si conexiunea pentru releul extern de stocare energie sunt izolate fata de sistem ceea ce inseamna dubla izolatie. Transformatoare de intrare speciale atenueaza interferentele sistemului. Valorile de raspuns pentru tensiune minima si tensiune maxima, precum si timpii de intarziere la raspuns pot fi reglate. Releul inlocuieste seria SUR35x.
Schema de conexiuni
