CME420 – prezentare generala – Relee de masura si monitorizare curent

Releele de curent din seria CME420 monitorizeaza curentul minim sau maxim in sisteme c.a. precum si curentul între doua valori de prag (functie discriminator fereastra). Curentii sunt masurati ca valori r.m.s. (c.a.). Valoarea masurata este afisata in mod continuu pe display. Este stocata valoarea masurata necesara pentru a declansa releul de alarma. Din cauza timpilor de intarziere reglabili, se pot lua in considerare caracteristicile specifice ale instalatiei, cum ar fi curentii specifici releului, schimbarile de scurta durata ale curentului etc.. Masurarea curentului este posibila, fie direct, fie indirect, prin intermediul transformatoarelor de curent standard (x/5 A). Releul are circuit separat de alimentare.

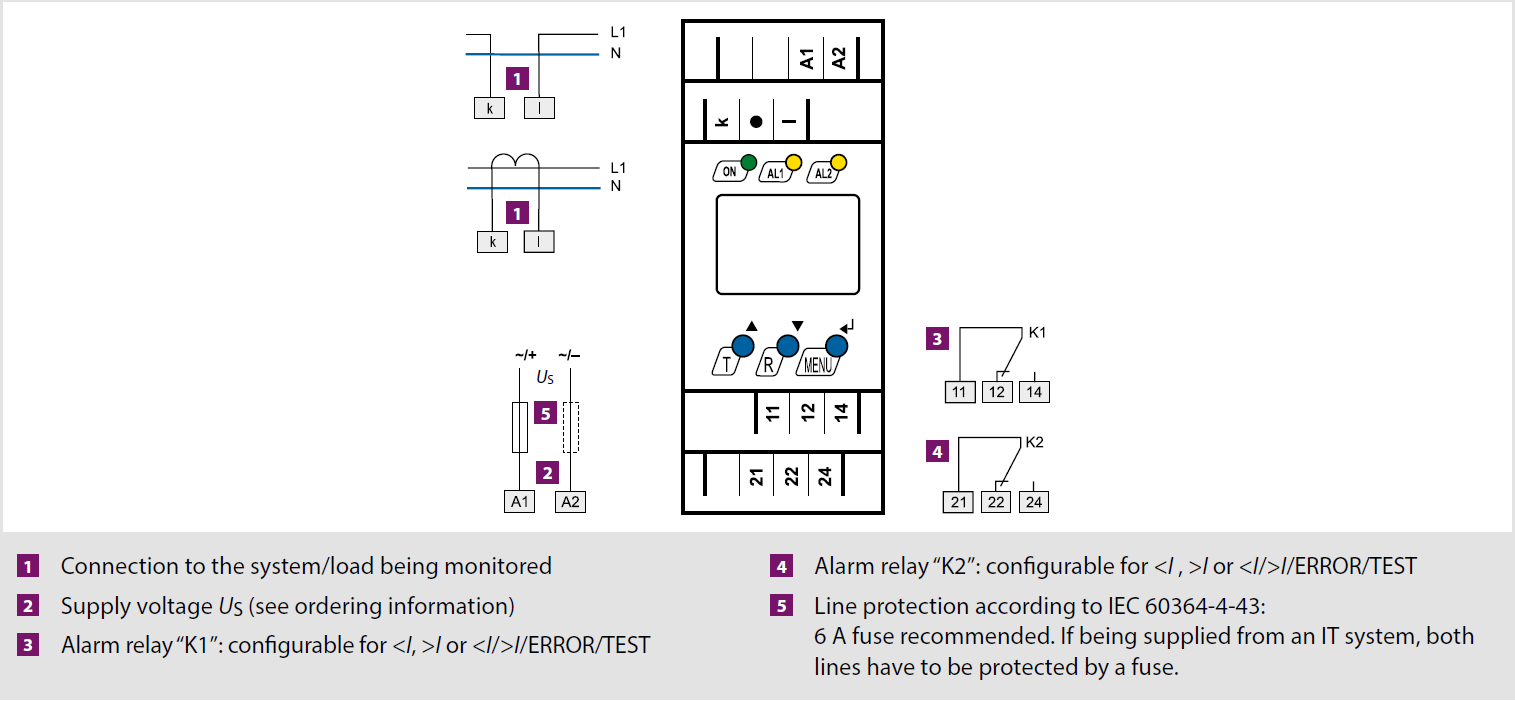

Schema de conexiuni
