Informatii produs LINETRAXX® CMD420/CMD421
Releele CMD420/421 de monitorizare curent, monitorizeaza curentii c.a. folosind trei intrari de masurare pentru curent maxim, curent minim sau curent minim si maxim (functia discriminator fereastra).
Curentii sunt masurati ca valori r.m.s. (c.a.). Valorile masurate sunt afisate in mod continuu pe display. Canalul de masurare respectiv poate fi selectat folosind butoanele „sageata sus” sau „sageata jos”. Sunt memorate valorile masurate care comuta releul de alarma. Din cauza timpilor de întarziere reglabili, se pot lua in considerare caracteristicile specifice instalatiei, cum ar fi curen?cum ar fi curentii specifici releului, schimbarile de scurta durata ale curentului etc.. Pentru masurari sunt conectate trei transformatoare de curent standard la releul CMD420/421. Raportul de transformare „n” al transformatoarelor de curent (n = x/1A respectiv n = x/5A) poate fi setat la un factor n = 2000. Apoi curentul actual al instalatiei poate fi calculat prin inmultirea curentului masurat cu factorul „n” si indicat pe afisaj. Curentii pot deriva dintr-un sistem trifazat sau din trei sisteme monofazate diferite. Releul are circuit separat de alimentare.

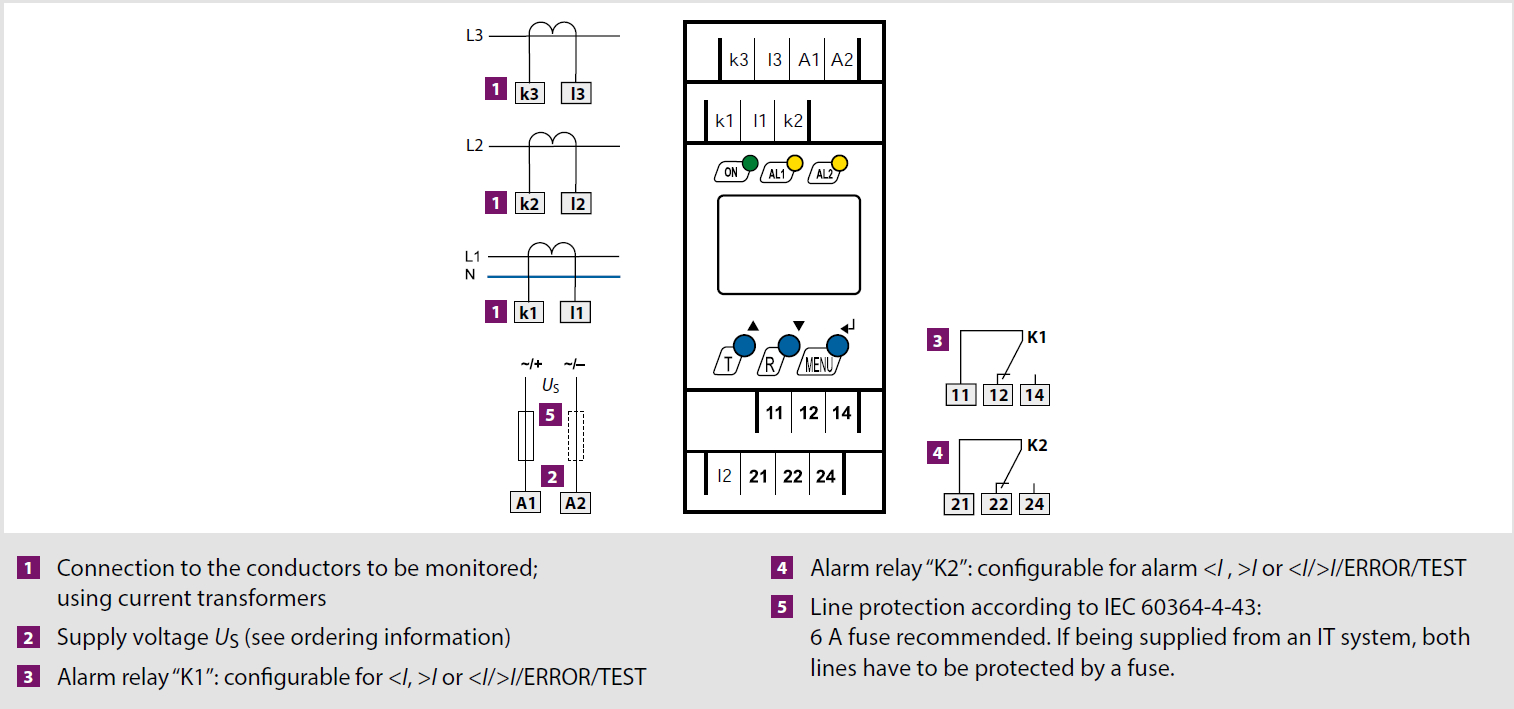

Schema de conexiuni
