LINETRAXX® RCM420 – prezentare generala – Monitorizarea curentilor reziduali –  Relee de monitorizare – RCM (curenti de tip A)

Releul de monitorizare curenti c.a. si pulsatorii c.c. senzitivi RCM420-D (tip A) monitorizeaza curentul rezidual si defectele pentru sistemele cu impamantare TN si TT cand alarma trebuie sa fie activata in cazul aparitiei unui defect dar deconectarea trebuie prevenita. In plus, releul poate fi folosit pentru a monitoriza conductori unici, de exemplu conductori PE, conexiuni N-PE si conexiuni PE-PAS.
Etapa de preavertizare (50…100% din valoarea de raspuns setata Iδn2) permite sa se faca diferenta intre preavertizare si alarma. Deoarece valorile sunt masurate cu transformatoare de masura curent, releul este aproape independent de curentul de sarcina si de tensiunea nominala a sistemului.

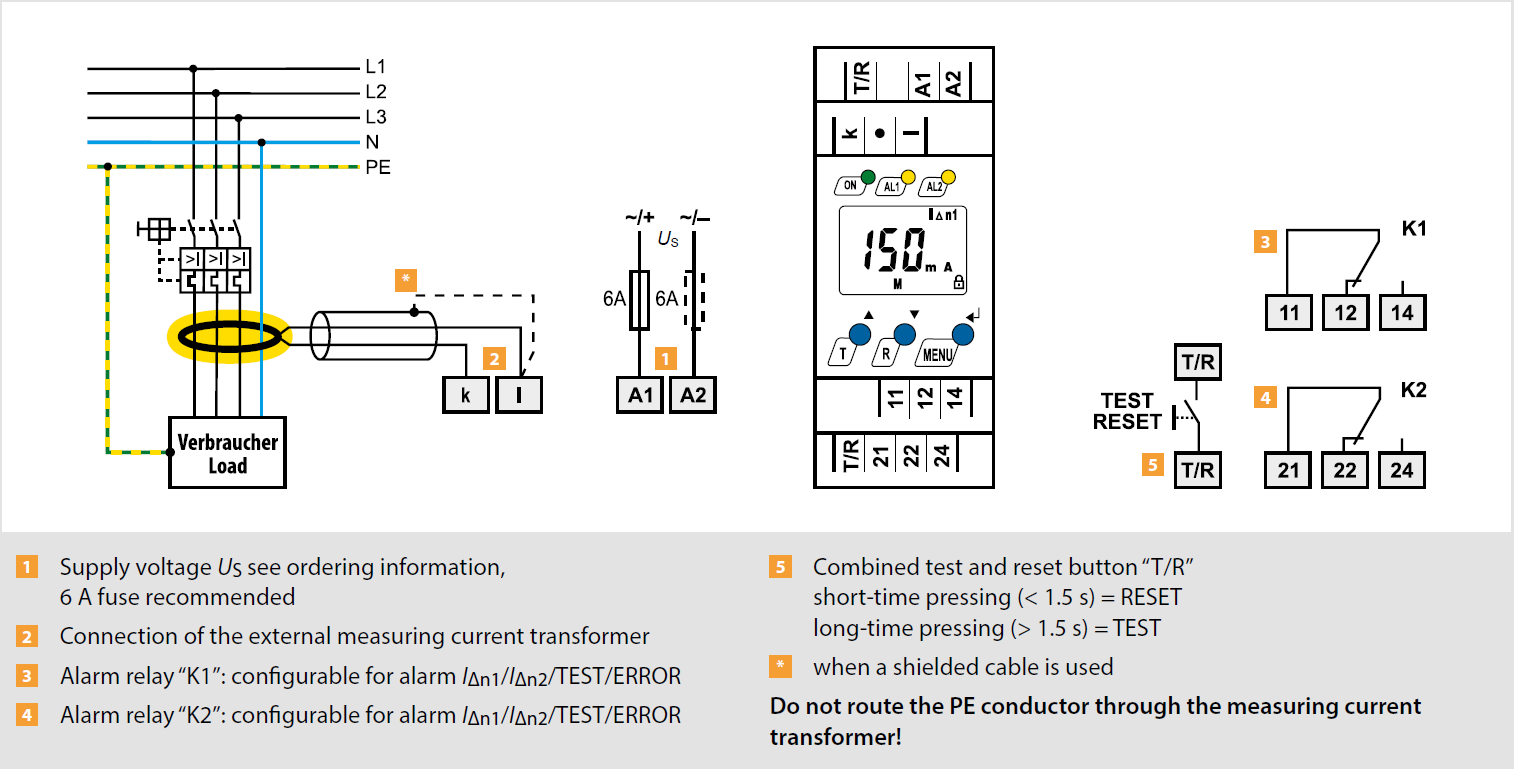

Schema de conexiuni
