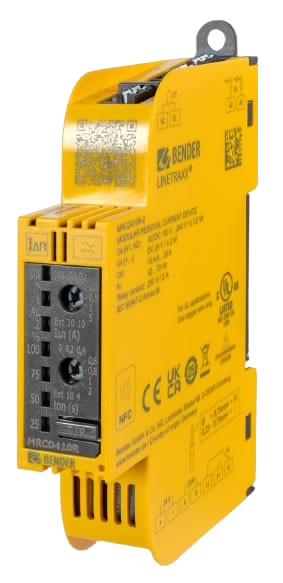

LINETRAXX® MRCD410R – prezentare generala – Monitorizarea curentilor reziduali

Releele modulare de curent rezidual de tip MRCD410R sunt proiectate pentru masurarea curentului rezidual si a curentului de defect în curent alternativ si continuu pulsatoriu in retele TN si TT legate la pamant.

Dispozitivele pot fi utilizate ca masura suplimentara de protectie pentru urmatoarele obiective de protectie, printre altele:

• Protectie impotriva contactului indirect (DIN VDE 0100-410, IEC60364-4-41)
• Protectie impotriva efectelor termice (DIN VDE 0100-420, IEC60364-4-42)
• Protectia sistemului (DIN VDE 0100-430, IEC60364-4-43)

Un releu modular de curent de defect conform standardului de produs IEC 60947-21 Anexa M este completat de un transformator de masura curent conceput in acest scop si de un intrerupator automat cu declansator de subtensiune (combinatie de dispozitive).

Transformatoarele de masura curent adecvate sunt enumerate in datele tehnice, la accesorii. Timpul de comutare al intrerupatorului automat cu declansator de subtensiune, inclusiv dispozitivul de declansare, sub sarcina nu trebuie sa depaseasca 20 ms.

APLICATII

• Pentru instalarea unui dispozitiv de protectie (la curent de defect) ca masura de protectie (suplimentara) in cadrul obiectivelor de protectie pentru protectia persoanelor, impotriva incendiilor si a sistemului.
• In general, ca alternativa la intrerupatoarele diferentiale (RCD) conventionale la tensiuni si curenti mai mari, ce pot genera posibile declansari incorecte ale acestor RCD-uri, precum si adaptarea flexibila la conditiile sistemului.

STANDARDE

Releul LINETRAXX® MRCD410R respecta cerintele urmatoarelor standarde :

• IEC 60947-2 Annex M
• UL508

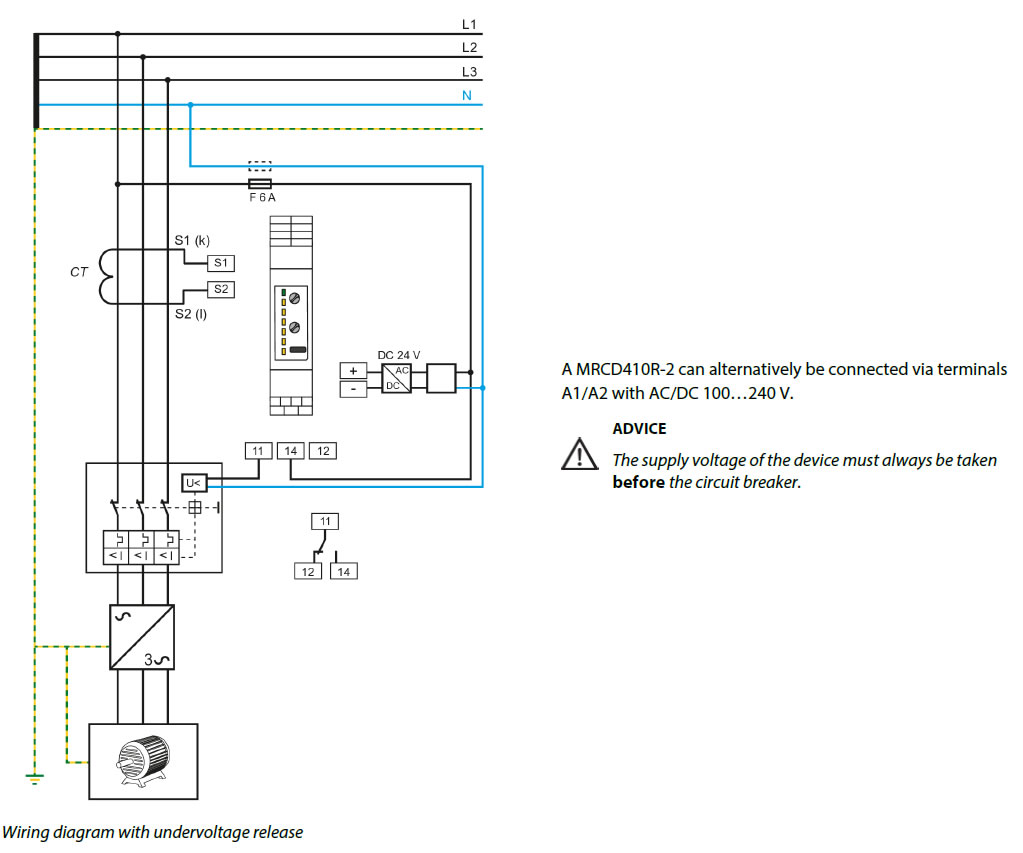

Schema de conexiuni
