ISOMETER® iso685P – prezentare generala – localizarea defectelor de izolatie electrica

ISOMETER® iso685-…-P este un releu de monitorizare a izolatiei pentru sisteme cu nulul izolat (sisteme IT), în conformitate cu IEC 61557-8 si IEC 61557-9. Este universal aplicabil in sisteme c.a., 3(N)c.a., c.a./c.c. si c.c.. Sistemele c.a. pot include sarcini extinse de curent continuu, cum ar fi redresoare, invertoare, motoare cu viteza variabila. In combinatie cu un localizor de defecte de izolatie din seria EDS44x si transformatoare de masura curent adecvate, cu ajutorul releului iso685-D-P poate fi configurat un sistem de localizare a defectelor de izolatie. Variante releu ISOMETER® iso685-…-P iso685-D-P
Versiunea releului iso685-D-P are un ecran de afisare de rezolutie mare si elemente de control pentru operare directa a functiilor releului. iso685-S-P
Versiunea releului iso685-S-P nu are ecran si unitate de control. Acesta poate fi utilizat numai în combinatie cu releul FP200 si este actionat în mod indirect, prin intermediul acestui panou frontal. Optiunea „W”
Varianta de releu cu optiunea „W” se utilizeaza pentru conditii climatice si mecanice extreme. APLICATII

• Circuite principale AC, DC sau AC/DC
• Circuite principale AC/DC cu componente DC conectate direct, cum ar fi redresoare, convertoare, actionari cu viteza variabila
• Sisteme UPS, sisteme de baterii
• Incalzitoare cu control de faza
• Sisteme care includ surse de alimentare in comutatie
• Sisteme IT cu capacitati de scurgere mari
• Instalatii cu localizarea defectului de izolatie

STANDARDE Releul ISOMETER® iso685-…-P respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• IEC 61557-8
• IEC 61557-8/COR1
• DIN EN 61557-8 Cor 1 (VDE 0413-8 Cor 1)
• IEC 61557-9
• DIN EN 50155
• DIN EN 45545-2

APROBARI

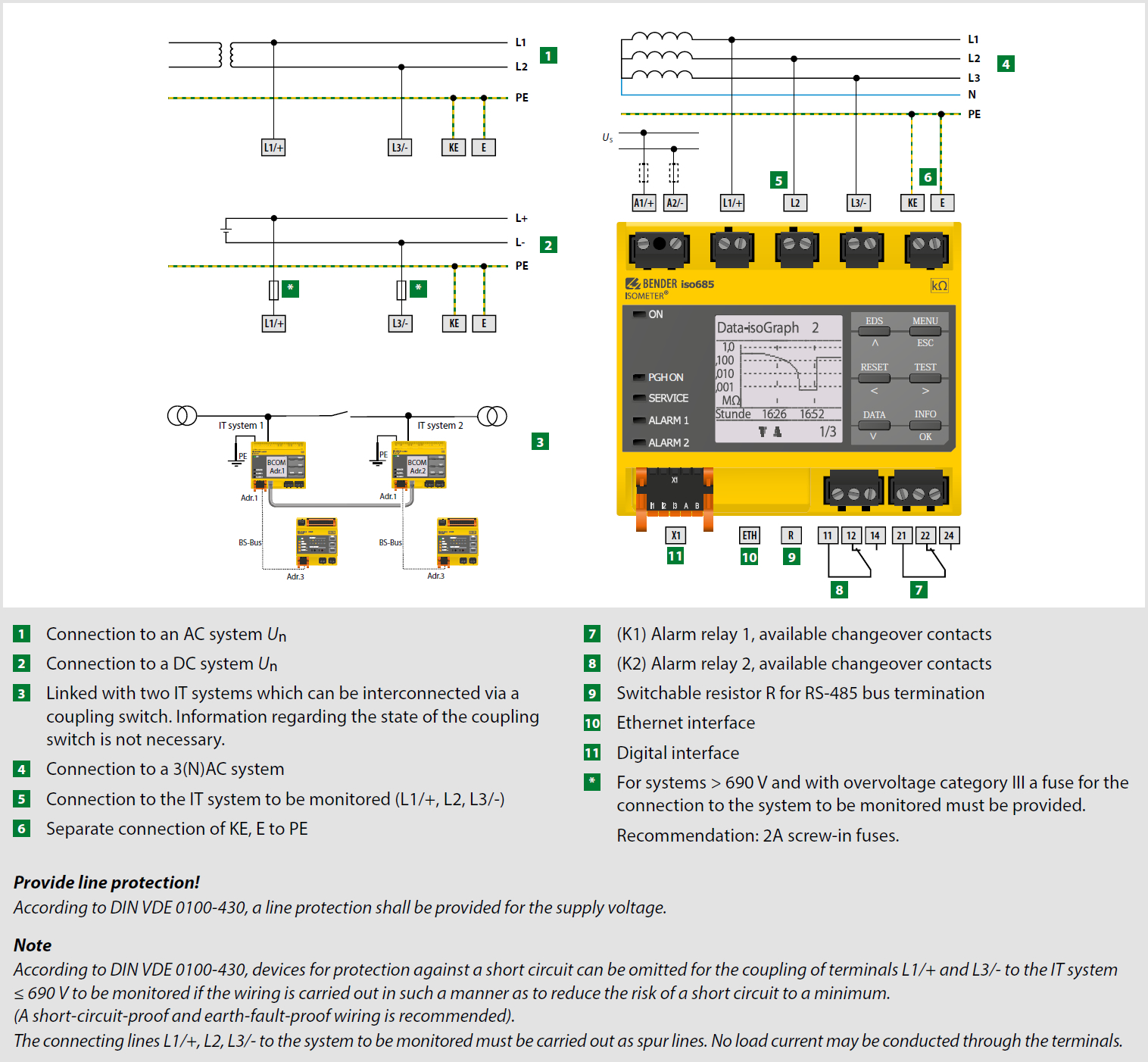

Schema de conexiuni
