Informatii produs ISOSCAN® EDS150/EDS151
Releul de localizare defecte de izolatie ISOSCAN® EDS150/151, in combinatie cu releul ISOMETER® IRDH575 sau cu releul de injectare curent de localizare PGH se utilizeaza pentru localizarea defectelor de izolatie in sisteme cu nulul izolat (sisteme IT). Semnalul de curent de localizare generat de releul ISOMETER® IRDH575 sau de releul de injectat curent de localizare PGH este detectat de transformatoarele de masura curent si evaluat de releul de localizare defecte de izolatie. Cele 6 transformatoare de masura curent integrate in releul EDS150/151 permit ca conductorii de curent sa traverseze releul. Timpul de raspuns pentru un mesaj de alarma inclusiv indicarea pe ecranul releului respectiv este de maxim 8s (de exemplu MK2430/MK800).
Prin intermediul interfetei RS-485 (protocol BMS) pot fi conectate maxim 88 de relee EDS150/151. Activitatea in reteaua BMS este indicata prin LED-uri de alarma.

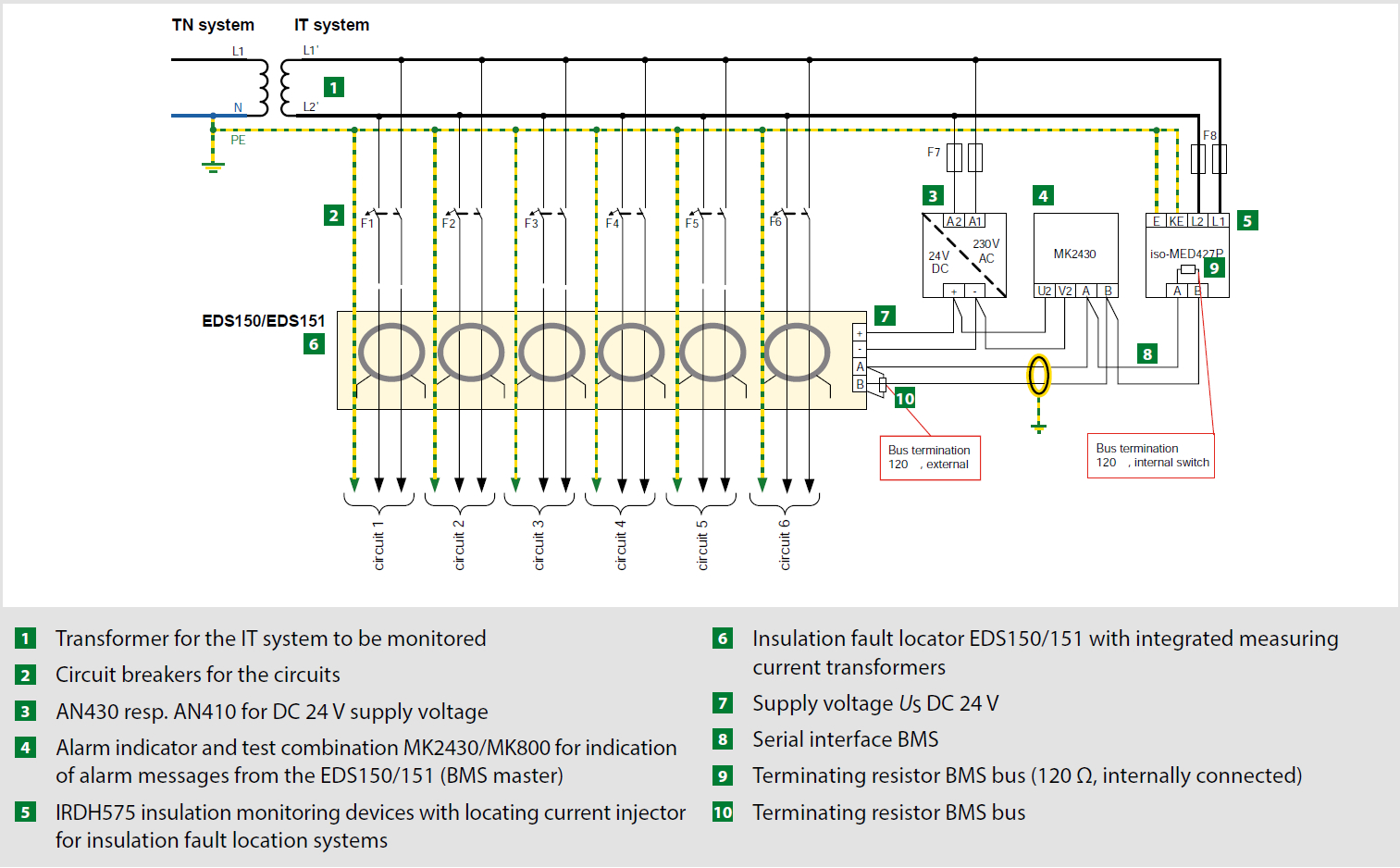

Schema de conexiuni
Prin intermediul interfetei RS-485 (protocol BMS) pot fi conectate maxim 88 de relee EDS150/151. Activitatea in reteaua BMS este indicata prin LED-uri de alarma.
Schema de conexiuni
