Informatii produs ISOSCAN® EDS440/EDS441
Releul de localizare defecte de izolatie ISOSCAN® EDS44x este utilizat in combinatie cu ISOMETER® iso685-D-P sau cu injectorul de curent de localizare PGH pentru localizarea defectelor de izolatie in sistemele cu nulul izolat (sisteme IT).
Ele detecteaza semnalul de curent de localizare generat de releul de monitorizare a izolatiei iso685-D-P sau IRDH575 sau de injectorul de curent de localizare PGH, si il evalueaza in mod corespunzator. La un releu EDS44x pot fi conectate pana la 12 transformatoare de masura curent. Prin interfata RS-485 (retea de protocol BS) pot fi conectate, in total, pana la 50 de relee de localizare a defectelor de izolatie si, prin urmare, pot fi monitorizate pana la 600 circuite de iesire.

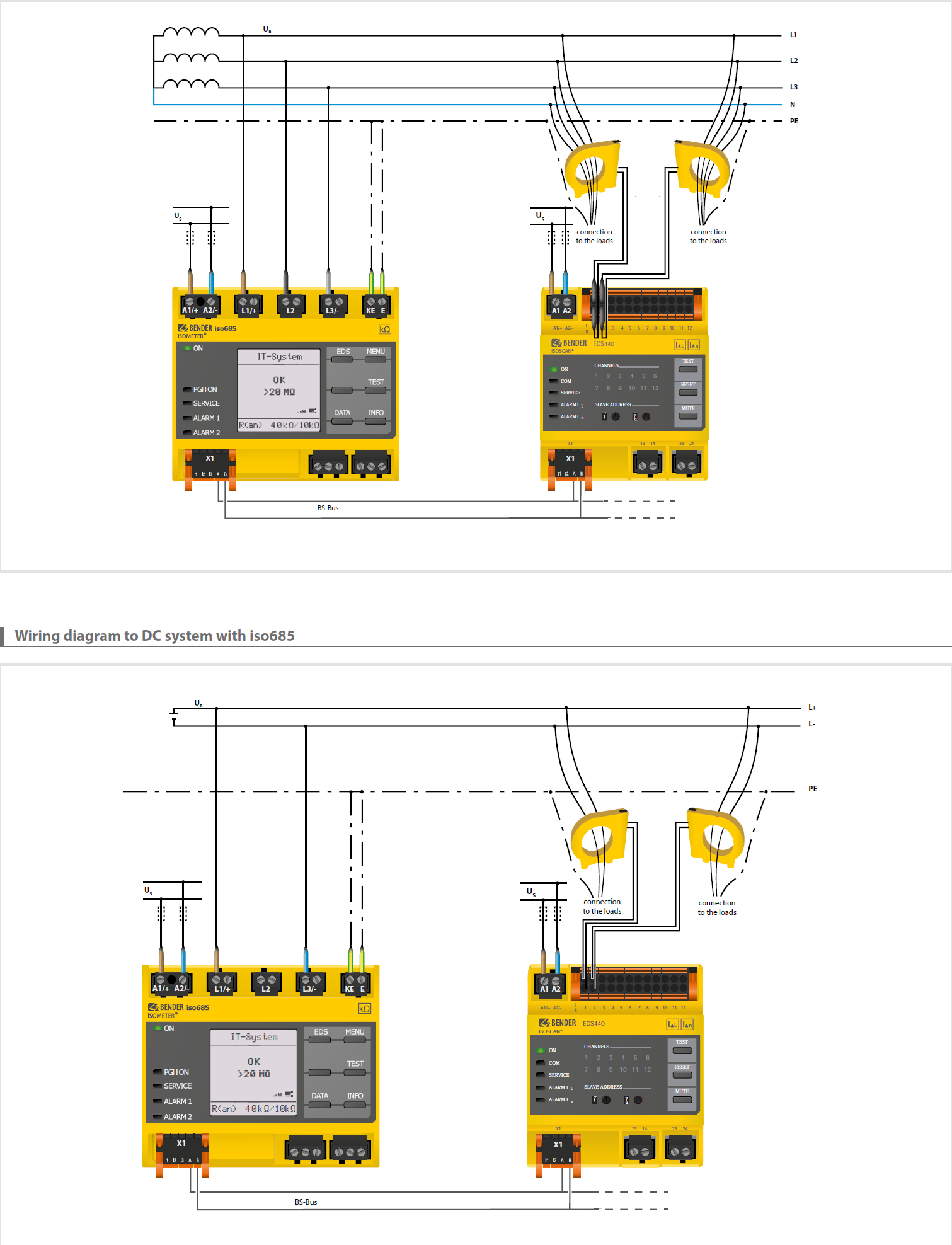

Schema de conexiuni
Ele detecteaza semnalul de curent de localizare generat de releul de monitorizare a izolatiei iso685-D-P sau IRDH575 sau de injectorul de curent de localizare PGH, si il evalueaza in mod corespunzator. La un releu EDS44x pot fi conectate pana la 12 transformatoare de masura curent. Prin interfata RS-485 (retea de protocol BS) pot fi conectate, in total, pana la 50 de relee de localizare a defectelor de izolatie si, prin urmare, pot fi monitorizate pana la 600 circuite de iesire.
Schema de conexiuni
