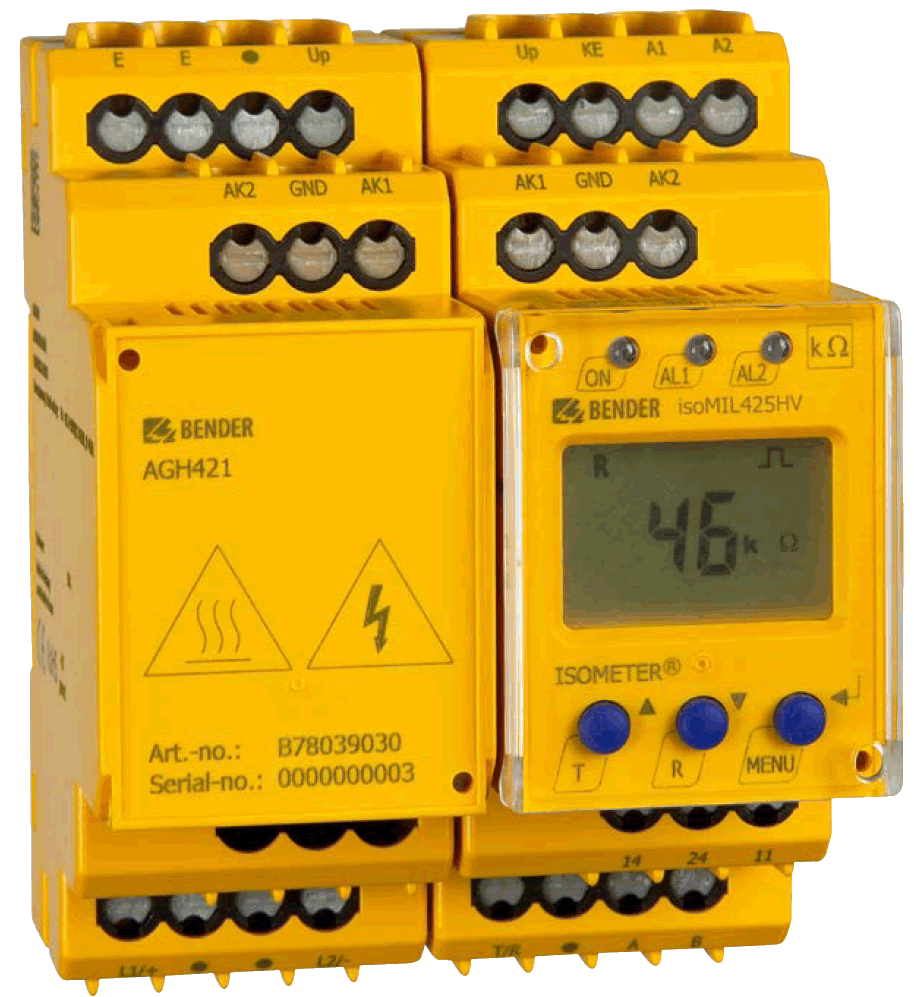

Informatii produs ISOMETER® isoMIL425HV cu AGH421
Releul ISOMETER® isoMIL425HV monitorizeaza rezistenta de izolatie a circuitelor principale c.a./c.c. cu neutrul izolat cu tensiuni nominale ale sistemului de 0…690V 3(N)c.a., c.a./c.c., sau 0…1000V c.c..
In sistemele 3(N)c.a. sau c.a./c.c. nu influenteaza caracteristicile de functionare atunci cand circula un curent de sarcina de minim 10 mA. O tensiune de alimentare separata permite monitorizarea sistemelor fara energie. Pentru monitorizarea sistemelor de-energizate este necesara o sursa de alimentare separata. Capacitatea maxima permisa de scurgere a sistemului Ce este de 700 µF. ISOMETER® este utilizat întotdeauna împreuna cu dispozitivul de cuplare AGH421.

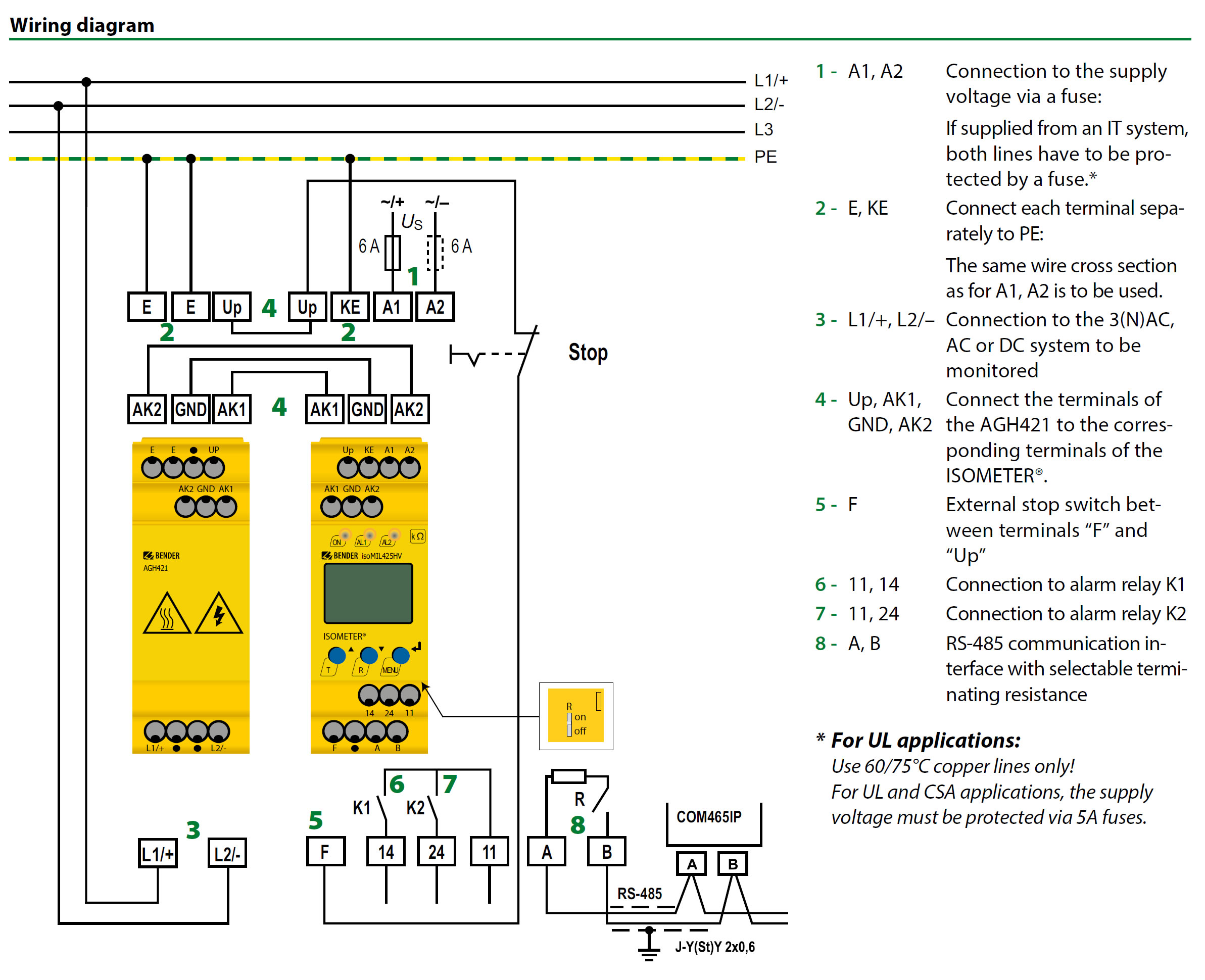

Schema de conexiuni
In sistemele 3(N)c.a. sau c.a./c.c. nu influenteaza caracteristicile de functionare atunci cand circula un curent de sarcina de minim 10 mA. O tensiune de alimentare separata permite monitorizarea sistemelor fara energie. Pentru monitorizarea sistemelor de-energizate este necesara o sursa de alimentare separata. Capacitatea maxima permisa de scurgere a sistemului Ce este de 700 µF. ISOMETER® este utilizat întotdeauna împreuna cu dispozitivul de cuplare AGH421.
Schema de conexiuni
