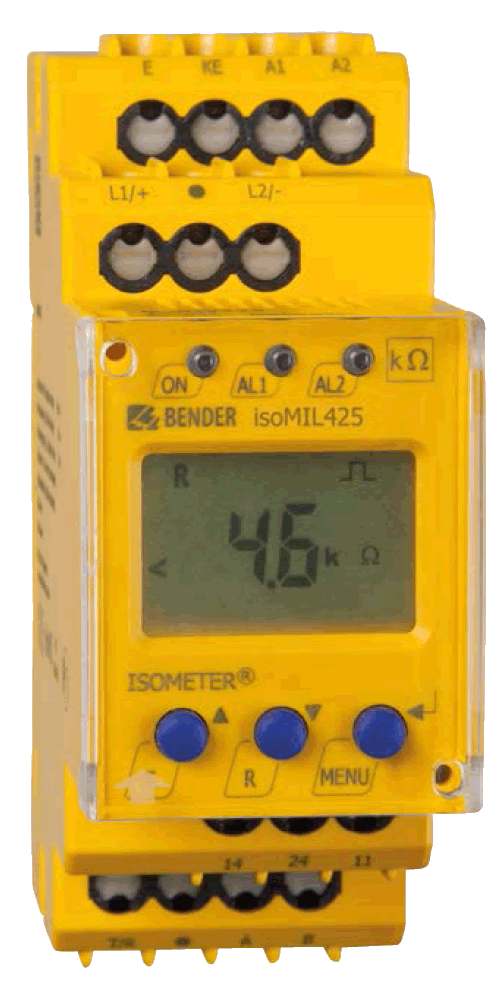

Informatii produs ISOMETER® isoMIL425
Releul ISOMETER® isoMIL425 monitorizeaza rezistenta izolatiei (modul R) sau impedanta izolatiei (mod Z) a circuitelor principale c.a./c.c. cu neutrul izolat, cu tensiuni nominale de 0…440V 3(N)c.a., c.a., c.a./c.a. sau c.c.
Componentele c.c. existente în sistemele 3(N)c.a., c.a./c.c. nu influenteaza caracteristicile de functionare cand circula un curent de sarcina de minim 10 mA c.c. Pentru monitorizarea sistemelor de-energizate este necesara o sursa de alimentare separata. Capacitatea maxima permisa de scurgere a sistemului Ce este de 300 µF in modul R si 1 µF in modul Z.

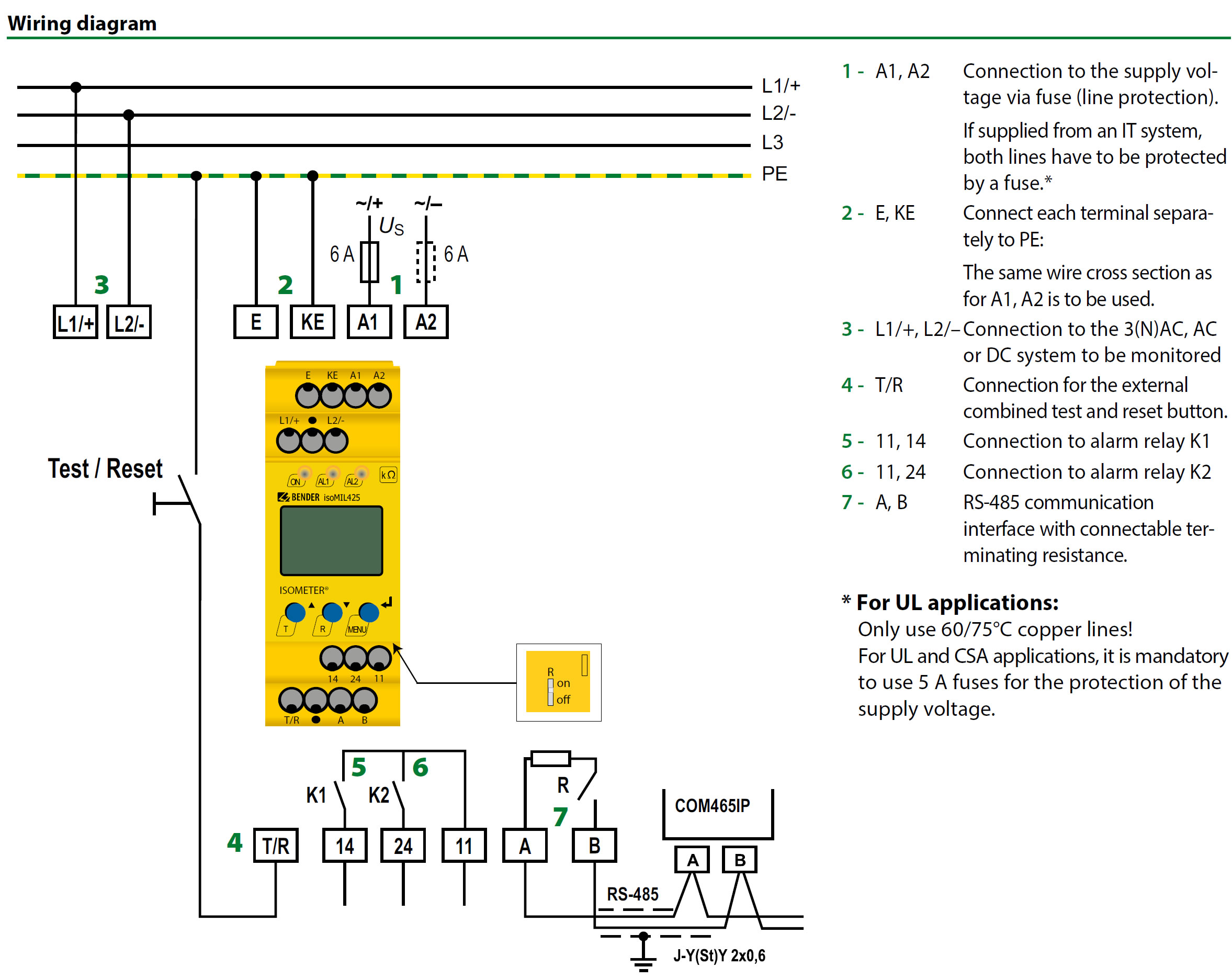

Schema de conexiuni
Componentele c.c. existente în sistemele 3(N)c.a., c.a./c.c. nu influenteaza caracteristicile de functionare cand circula un curent de sarcina de minim 10 mA c.c. Pentru monitorizarea sistemelor de-energizate este necesara o sursa de alimentare separata. Capacitatea maxima permisa de scurgere a sistemului Ce este de 300 µF in modul R si 1 µF in modul Z.
Schema de conexiuni
