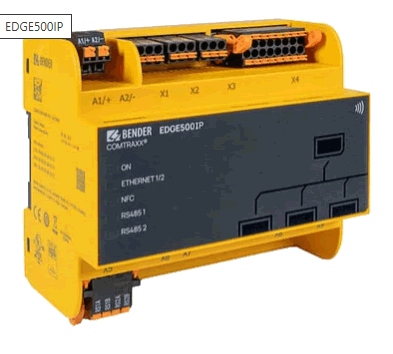

Informatii produs COMTRAXX® EDGE500IP
|
Prezentare generala produs
COMTRAXX® EDGE500IP este un monitor de stare puternic, cu gateway integrat pentru monitorizare centralizată si comunicare in instalatiile electrice.
Acesta conecteaza sistemele Bender si dispozitivele terte cu retele IT si de automatizare moderne.
Interfata utilizator bazata pe web permite setarea usoară a parametrilor, punerea în functiune si vizualizarea - fara software suplimentar.
EDGE500 converteste alarmele, valorile masurate si starile dispozitivelor in Modbus TCP, Modbus RTU, SNMP, MQTT si HTTP / HTTPS.
Aceasta permite conectarea la retelele clientilor, precum si vizualizarea si evaluarea cu browsere web standard.
Se opereaza usor si se configureaza folosind interfata web integrata în dispozitiv.
Interfete pentru achizitionarea datelor dispozitivului :
- BCOM
- BMS (intern)
- Modbus RTU
- Modbus TCP
Interfete pentru furnizarea datelor dispozitivului :
- Modbus RTU
- Modbus TCP
- SNMP
- MQTT
Aplicatii :
- Afisare si vizualizare optima a starii dispozitivelor si a instalatiei
- Monitorizarea si analiza dispozitivelor Bender si a dispozitivelor terte compatibile
- Prezentare generala personalizata a sistemului datorita unei game largi de optiuni
- Notificare selectiva catre diversi utilizatori in caz de alarme
- Utilizarea programelor profesionale de vizualizare prin conversia la protocoalele Modbus TCP, Modbus RTU, SNMP si MQTT
- Setare clara a parametrilor dispozitivului. Este posibila salvarea, raportarea si restaurarea parametrilor
- Punerea în functiune si diagnosticarea sistemelor Bender
- Diagnosticare de la distanta, intretinere de la distanta
Gama de functii
Varianta de baza, fara module functionale activate
- Monitor de stare cu interfata web
- Interfete pentru integrarea dispozitivelor :
- Retea interna BMS (max. 150 dispozitive)
- Interfata BCOM (max. 255 dispozitive)
- Modbus RTU si Modbus TCP (max. 247 dispozitive fiecare)
- Gateway catre Modbus TCP: Citirea ultimelor valori masurate, mesaje de stare/alarma de la adresele 1…5 ale fiecarei interfete prin Modbus TCP
- Gateway catre Modbus RTU: Citirea ultimelor valori masurate, mesaje de stare/alarma de la adresele 1…5 ale interfetei BMS interne prin Modbus RTU
- Doua interfate Ethernet cu 10 MBit/s / 100 Mbit/s / 1 Gbit/s pentru acces de la distanta prin LAN, WAN sau Internet
- Parametrizarea parametrilor individuali ai dispozitivului EDGE500…
- Sincronizare de timp pentru toate dispozitivele alocate
- 10 puncte de date de la dispozitive terte (prin Modbus RTU sau Modbus TCP) pot fi integrate in sistem
- 8 intrari digitale
- 3 iesiri releu
Modulul functional A : Interfete
- Citirea celor mai recente valori masurate, mesaje de stare si alarma de la toate dispozitivele alocate.
Acces uniform la toate dispozitivele alocate prin Modbus TCP prin server integrat.
- Citirea celor mai recente valori masurate, mesaje de stare si alarma de la toate dispozitivele alocate prin BMS intern.
Acces uniform la toate dispozitivele alocate prin Modbus RTU.
- Comenzi de control: Dintr-o aplicatie externa (de exemplu, software de vizualizare sau PLC), comenzile pot fi trimise catre dispozitivele BMS prin Modbus TCP sau Modbus RTU.
- Acces la alarme si valori masurate prin SNMP (V1, V2c sau V3). Sunt acceptate capcanele SNMP.
- Alarmele si valorile masurate sunt furnizate prin MQTT.
- 2000 de puncte de date de la dispozitive terte (Modbus RTU sau Modbus TCP) pot fi integrate in sistem.
Modulul functional B : Functii
- Afisarea valorilor masurate curente, a mesajelor de functionare / alarma si a parametrilor in prezentarea generala a sistemului
- Memorie istorica (20.000 de intrari)
- Inregistrator de date, parametrizabil liber (30 x 10.000 de intrari)
- Crearea a 100 de dispozitive virtuale cu 16 canale
- Atribuirea de texte individuale pentru dispozitive, canale (puncte de masurare) si alarme
- Monitorizarea defectiunilor dispozitivelor
- Notificare prin e-mail a alarmelor si erorilor de sistem catre diferiti utilizatori
- Crearea documentatiei pentru fiecare dispozitiv din sistem, inclusiv toti parametrii si valorile masurate asociate dispozitivului, precum si informatii despre dispozitiv, cum ar fi numarul de serie si versiunea software.
- Crearea documentatiei de sistem pentru toate dispozitivele din sistem simultan.
- Parametrizare rapida si usoara a tuturor dispozitivelor atribuite gateway-ului utilizand un browser web.
- Crearea si restaurarea copiilor de rezerva pentru toate dispozitivele din sistem.
Modulul functional C : Vizualizare
- Vizualizare rapida si usor de creat a sistemului.
- Editorul integrat ofera acces la o varietate de widget-uri si functii.
- Afisare pe pana la 50 de pagini de prezentare generala, pe care pot fi stocate, de exemplu, planuri de camera.
Navigarea in cadrul acestor pagini de prezentare generala este posibila.
- Acces la toate valorile masurate disponibile in sistem.
- Butoanele si cursoarele pot fi utilizate pentru a trimite comenzi de testare si resetare si pentru a controla dispozitive externe prin Modbus TCP.

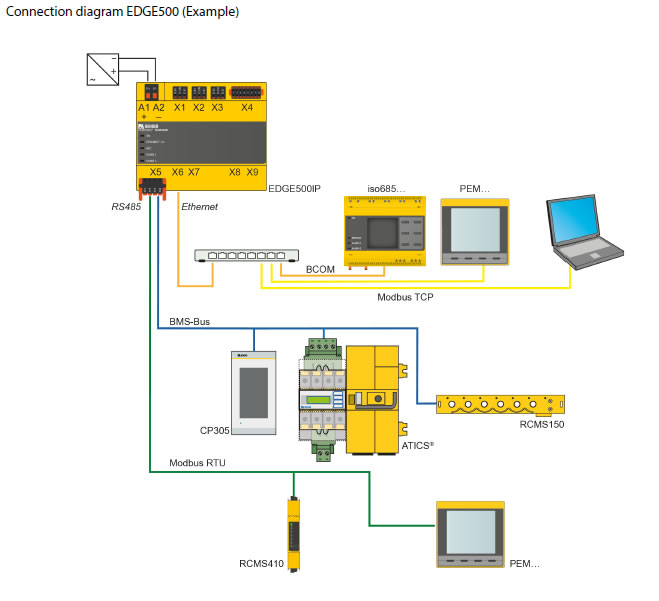

Schema de conexiuni
|
|
|
|
|
