SOLUTII BENDER pentru siguranta, prevenire si protectie in CENTRELE DE DATE
|
Centrele de date sunt proiectate sa functioneze fara intrerupere, trebuie sa aiba o performanta ridicata, disponibilitate si utilizarea optima a resurselor într-un mod rezonabil din punct de vedere economic.
Pentru a garanta o disponibilitate ridicata în acelasi timp cu siguranta electrica, sunt utilizate sisteme si componente complexe de alimentare cu energie.
O defectiune sau o perturbare a acestor sisteme poate implica costuri semnificative.
Acest lucru poate fi recunoscut si remediat in stadiu incipient datorita monitorizarii continue a calitatii sursei de alimentare cu energie electrica.
Monitorizarea functiilor critice precum temperatura, umiditatea, focul, condensarea, miscarea etc. face parte din echipamentul de baza pentru toate centrele de date.
Chiar daca si sarcinile moderne, conforme cu standardele, provoaca din ce în ce mai multe perturbari în sistemele electrice, sistemele Bender ofera, de asemenea, optiunea de monitorizare permanenta
a alimentarii cu energie electrica si asigura functionarea în siguranta.
|
Exemple de solutii pentru un centru de date
|
|
Subcategorii din categoria centre de date :
- Alimentare placa de distributie principala joasa tensiune
- Panou de subdistributie, sisteme de bare colectoare
- Generatoare
- UPS
- Monitorizare server si rack
- Aer conditionat
- Camera de control
- Teste recurente
- Localizarea defectiunilor
|

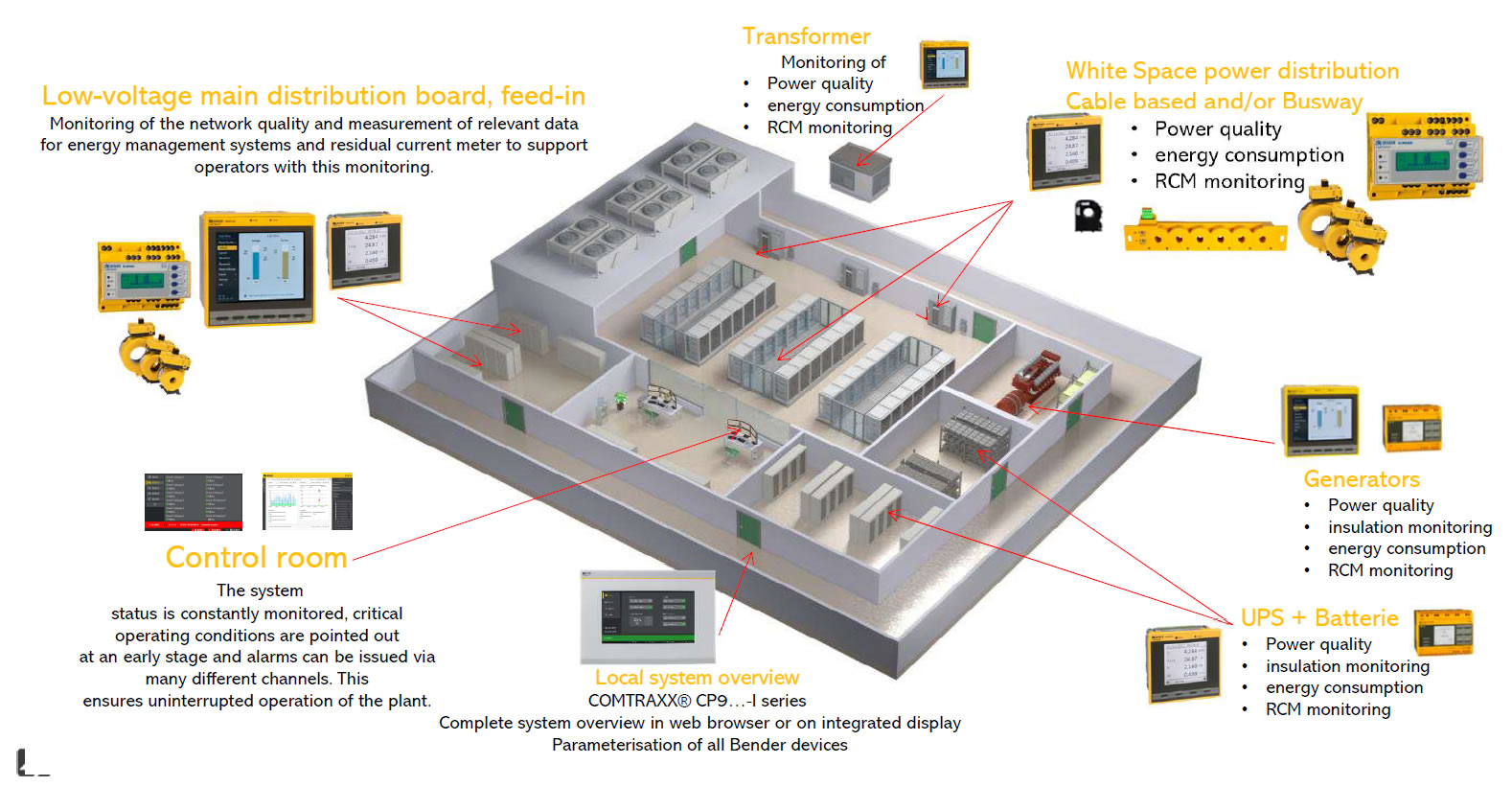

Exemplu structura de baza solutie Bender
|
Exemplu configurare retea solutie Bender
|
Exemplu aplicatie solutie Bender
|
Standarde :
DIN EN 50600
Information technology - Data centre facilities and infrastructures
Standard for planning, construction and operation of data centers.
DIN EN 50272-2
Safety requirements for secondary batteries and battery installations - Part 2: Stationary batteries
ETSI EN 301605
Environmental Engineering (EE); Earthing and bonding of 400 VDC Data and Telecom (ICT) Equipment
IEC 60947-6-1
Low-voltage switchgear and controlgear - Part 6-1: Multiple function equipment - Transfer switching equipment
|
Exemplu aplicatie monitorizare si localizare defecte
|
Exemplu practic aplicatie monitorizare si localizare defecte
|
Exemplu practic infrastructura retea
|
PRODUSE :
Dispozitivele de curent rezidual SensorPRO, sensibile la curenti AC/DC, combina într-un spatiu minim, cea mai buna tehnologie de masurare de înalta rezolutie cu o comunicare deschisa.
Aceasta solutie Bender RCM poate fi integrata cu usurinta în aplicatiile de bare colectoare.
Fie ca sunt reglementari si cerinte actuale sau standarde viitoare – datorita interfetei deschise si designului modular, dispozitivele LINETRAXX® cu SensorPRO sunt deja pregatite pentru întretinerea predictiva si cerintele viitoare în centrele de date.
- RCM + SensorPro cu utilizare în distributii: armonice ti datelogger disponibile (armonici importante pentru asistenta la depanare)
- RCMB300 (RCMB132-01) cu utilizare in iesiri pentru monitorizarea circuitelor finale cu structura magistralei pentru o integrare usoara si fara întreruperi
- Sistem MK2430.. pentru afisare alerte locale, redundante, independente de retea
- Sistem PEM353 pentru masurarea puterii si a curentilor individuali. Posibil PQ
- Gateway COMTRAXX® pentru fuzionarea valorilor masurate si generarea valorilor masurate virtuale (curent rezidual în raport cu curentul de sarcina) si integrare în SCADA si/sau GLT (sistem de control al cladirii).
|
|
|
Exemplu schema distributie energie
|
Exemplu schema de distributie
|
Exemplu schema de distributie la nivel de circuite finale
|
Exemplu infrastructura de retea
|
Exemplu de tehnologii Bender integrate într-un Busway pentru aplicatia Centre de Date
|
Alimentare placa de distributie principala de joasa tensiune
O sursa de alimentare sigura formeaza baza pentru date sigure
Siguranta, disponibilitatea maxima si viabilitatea economica în parcuri de servere, centre de date si camere IT sunt acum o cerinta si necesita o sursa de alimentare fara defecte.
Tensiunea medie alimentata este transformata la 400 V în statiile de transformare si distribuita la centrul de date prin cabluri sau bare colectoare si tabloul principal de distributie de joasa tensiune si panoul de subdistributie al sistemului normal.
Panoul de subdistributie al sistemului normal asigura si sursa de alimentare neîntreruptibila (UPS) cu energie electrica.
Sursa de alimentare este monitorizata permanent de sistemele de monitorizare multicanal BENDER a curentului rezidual, sensibile la AC/DC.
Prin aceasta monitorizare permanenta se evita pericolele de incendiu, întreruperile operationale, deteriorarea problemelor functionale si, în cel mai rau caz, pierderea de date ca urmare a izolatiei electrice defectuoase sau a influentei EMC.
Sistemele de monitorizare BENDER va protejeaza datele în fiecare zi.
Riscurile posibile sunt recunoscute din timp înainte de aparitia problemelor.
Calitatea energiei este solutia perfecta pentru monitorizarea placilor principale de distributie de joasa tensiune.
Monitorizarea punctelor centrale de împamântare prin intermediul unui RCMS garanteaza ca exista o singura conexiune între N si PE în conformitate cu standardele.
Panou de subdistributie, sisteme de bare colectoare
Conexiune usoara si fara interferente
Conexiunea dintre tabloul principal de distributie de joasa tensiune si panourile de subdistributie se face prin sisteme de bare colectoare pentru a garanta ca alimentarea este in siguranta si fara defectiuni.
Monitorizarea calitatii energiei si sistemele de monitorizare a curentului rezidual RCMS ajuta la aceasta monitorizare.
Generatoare
Sistemele de alimentare de urgenta asigura alimentarea fara întreruperi
Furnizorii de energie electrica nu sunt întotdeauna capabili sa garanteze furnizarea perfecta de energie electrica peste tot.
Întreruperile scurte sau întreruperile prelungite de curent trebuie sa fie rezolvate prin sisteme de alimentare de urgenta pentru a mentine functionarea unui centru de date, inclusiv a sistemelor tehnice asociate, cum ar fi aer conditionat, electricitate si securitate.
Solutiile Bender controleaza si monitorizeaza sistemul de alimentare de urgenta pentru defectiuni electrice.
UPS
Trecerea la alimentarea de urgenta fara perioade de întrerupere
O sursa de alimentare neîntreruptibila (UPS) este utilizata pentru a asigura alimentarea sarcinilor electrice critice în cazul aparitiei unor probleme la alimentarea cu energie.
Sistemele UPS (în mod normal sisteme cu baterii sau cu greutati oscilante) unesc perioada pâna când sistemele de alimentare de urgenta (generatoare) sunt activate sau sistemul este din nou disponibil.
Siguranta electrica este monitorizata continuu de produsele Bender.
|
|
Monitorizare servere si rack-uri
Un mediu IT necesita fie o camera de server interna, fie un serviciu de la un operator extern de centru de date.
Aceasta camera de server trebuie sa fie usor accesibila, iar sursa de alimentare trebuie sa fie asigurata astfel încât sa fie sigura.
Placile de distributie a energiei monitorizate au înregistrare activa a valorii masurate si monitorizare a curentului de defect AC/DC senzitiv pentru a optimiza utilizarea energiei si a proteja împotriva întreruperilor nedorite ale circuitelor de alimentare.
Valorile de prag definibile de utilizator si alarmele locale sau de la distanta evidentiaza si avertizeaza asupra oricaror erori si reduc riscul de oprire nedorita sau supraîncarcare a circuitelor de alimentare.
Acestea înregistreaza datele de monitorizare a curentului de defect si consumul de energie si sunt disponibile în timp real, astfel încât managerii centrelor de date sa poata lua decizii corecte cu privire la masurile de întretinere necesare, distributia sarcinii si dimensionarea corecta a mediilor IT si astfel sa reduca costurile totale de operare.
Conform ghidului de planificare BITKOM pentru centrele de date sigure din punct de vedere operational, unul sau mai multe sisteme de monitorizare a curentului rezidual trebuie sa fie utilizate în alimentarea rafturilor pentru a garanta monitorizarea continua fara oprire.
Toate informatiile colectate de RCMS sunt apoi transmise printr-un gateway catre un birou cu personal permanent, de ex. centrul de control. Alternativ, exista si PDU-uri cu inteligenta Bender încorporata
Aer conditionat
Aerul conditionat al centrelor de date este o conditie prealabila de baza pentru disponibilitate si siguranta operationala.
Cresterea integrarii si a densitatii de ambalare pentru procesoare si sisteme de telecomunicatii genereaza niveluri de caldura care ar fi fost de neconceput într-un spatiu atât de mic chiar si acum câtiva ani.
Aparitia unui defect a aerului conditionat este sinonima cu risc de incendiu, defectiune si pierdere de bani.
Din aceasta perspectiva, monitorizarea continua cu sistemele de monitorizare a curentului rezidual din seria RCMS este indispensabila.
Aceste dispozitive RCMS recunosc imediat modificarile periculoase ale sursei de alimentare.
Camera de control
În salile de control, siguranta este prioritatea principala.
Angajatii din camera de control se concentreaza pe detectarea rapida a erorilor în situatii de alarma.
Facem monitorizarea infrastructurii dumneavoastra si mai simpla si, prin urmare, mai eficienta.
Solutiile de comunicare de la BENDER va ofera informatii despre starea sigurantei electrice si a alimentarii cu energie electrica a mediului dumneavoastra IT, oriunde si în orice moment.
Aceste solutii permit, de asemenea, o monitorizare mai eficienta a altor aplicatii critice în industria 4.0, logistica si aprovizionare.
Beneficiul este o informare mult mai rapida despre starile critice si riscurile rezultate si, prin urmare, reactia cât mai rapida posibila pentru a evita starile critice ale sistemului.
Teste recurente si localizarea defectiunilor
Masurarea în loc de deconectare - Solutii experte conforme
Toate echipamentele electrice trebuie testate în mod regulat. Aceasta este o cerinta a DGUV Vorschrift 3 si, de asemenea, în interesul operatorului de sistem.
La urma urmei, testele previn costurile mari de reparatii si daunele consecutive ca urmare a unei întretineri defectuoase.
Este, de asemenea, singura modalitate de a garanta configurarea optima a dispozitivelor si sistemelor.
BENDER ofera solutii de masurare fara deconectare.
|
|
"Descarca document :
Data Centres
Safety, maximum availability and profitability"
|
|
