isoRW425 – prezentare generala – Monitorizare rezistenta izolatie – Aplicatii feroviare

Releul ISOMETER® isoRW425 monitorizeaza rezistenta de izolatie (mod R) sau impedanta de izolatie (mod Z) pentru circuite principale c.a./c.c. cu nulul izolat (sisteme IT) cu tensiunea nominala 0…400V 3(N)c.a., c.a., c.a./c.c. sau c.c.. Componentele de curent continuu existente in sisteme 3(N)c.a., c.a./c.c. nu influenteaza caracteristicile de operare pentru un curent minim de sarcina de 10 mA c.c..
Pentru sisteme de-energizate este nevoie de o sursa externa de alimentare. Capacitatea maxima de scapari permisa a sistemului este Ce de 300 µF in mod R si 1 µF in mod Z.

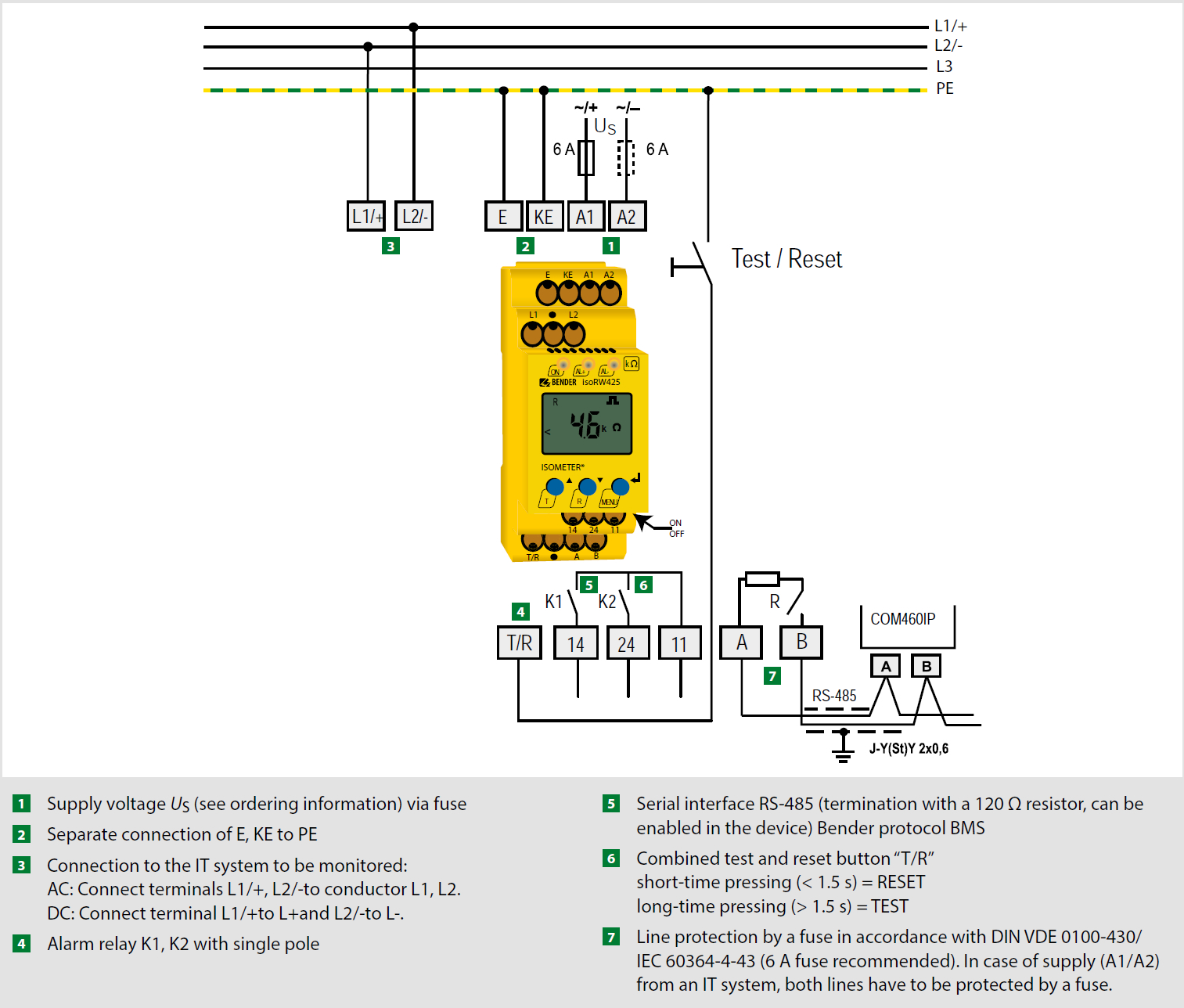

Schema de conexiuni
