ISOMETER® IR420-D4 – prezentare generala – Monitorizarea rezistentei de izolatie – circuite de control sau auxiliare

Releul ISOMETER® din seria IR420 monitorizeaza rezistenta de izolatie pentru circuite de control c.a. cu nulul izolat (sisteme IT) de pana la 300 V. Daca sistemele ce urmeaza a fi monitorizate contin si componente c.c., ca de pilda comutatoare pentru surse, valve solenoide etc., afisarea si caracteristicile de operare pot fi afectate. Afisarea si valorile de raspuns se aplica la sisteme pure c.a.. Pentru monitorizarea sistemelor de-energizate este nevoie de o sursa externa de alimentare. APLICATII

• Circuite de control AC in sectorul industrial, inginerie mecanica, centrale electrice, lifturi, sisteme de automatizare etc.
• Circuite de control si auxiliare AC in conformitate cu DIN EN 60204-1 „Echipament electric al masinilor”, IEC 60204-1, EN 60204-1
• Circuite auxiliare AC in conformitate cu DIN VDE 0100-725
• Sisteme IT AC mai mici, cum ar fi sisteme de iluminat, generatoare mobile

STANDARDE Releul ISOMETER® IR420-D4 respecta cerintele urmatoarelor standarde :

• DIN EN 61557-8 (VDE 0413-8)
• EN 61557-8
• IEC 61557-8
• ASTM F 1207M-96 (2007)

APROBARI

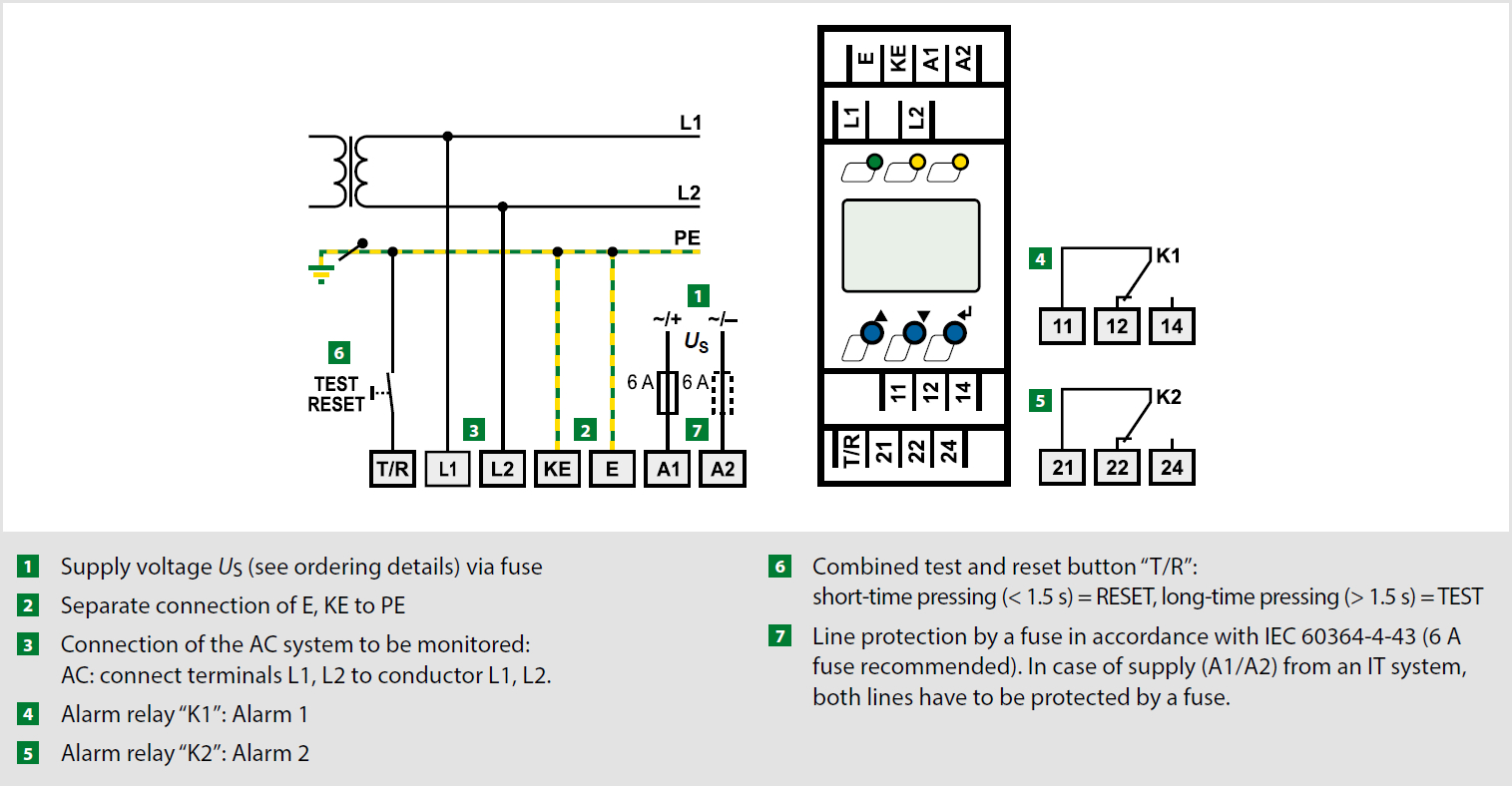

Schema de conexiuni
