Informatii produs Transformatoare medicale de separare monofazate ES710
Aplicatii pentru locatii medicale
Transformatoarele medicale de separare monofazate din seria ES710 au rezistenta de izolatie intarita si sunt in concordanta cu cerintele standardelor IEC 61558-1/DIN EN 61558-1 (VDE 0570-1) si IEC 61558-2-15/DIN EN 61558-2-15 (VDE 0570-2-15).
In plus, transformatoarelor medicale ES710 respecta cerintele standardelor IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710)pentru sisteme IT din locatii medicale. Infasurarile sunt izolate galvanic. In scopul de a minimiza interferentele electrice, un ecran electrostatic este instalat intre infasurarea primara si secundara din plumb, ecran care este conectat la un terminal izolat pentru conectare la lipire echipotentiala.
Unghiurile de fixare sunt izolate fata de miezul transformatorului, in scopul de a garanta o instalatie izolata pentru a respecta cerintele standardului DIN VDE 0100-710 (VDE 0100-710): 2002-11, alin. 710.512.1.6.2). Transformatoarele sunt disponibile pentru instalare pe orizontala si pe verticala. Protectia impotriva coroziunii este garantata printr-o impregnare completa cu rasina. Transformatoarele sunt proiectate pentru a fi utilizate in locatii uscate. Transformatoare din seria SK2 sunt complet incapsulate si indeplinesc cerintele clasei de protectie II.

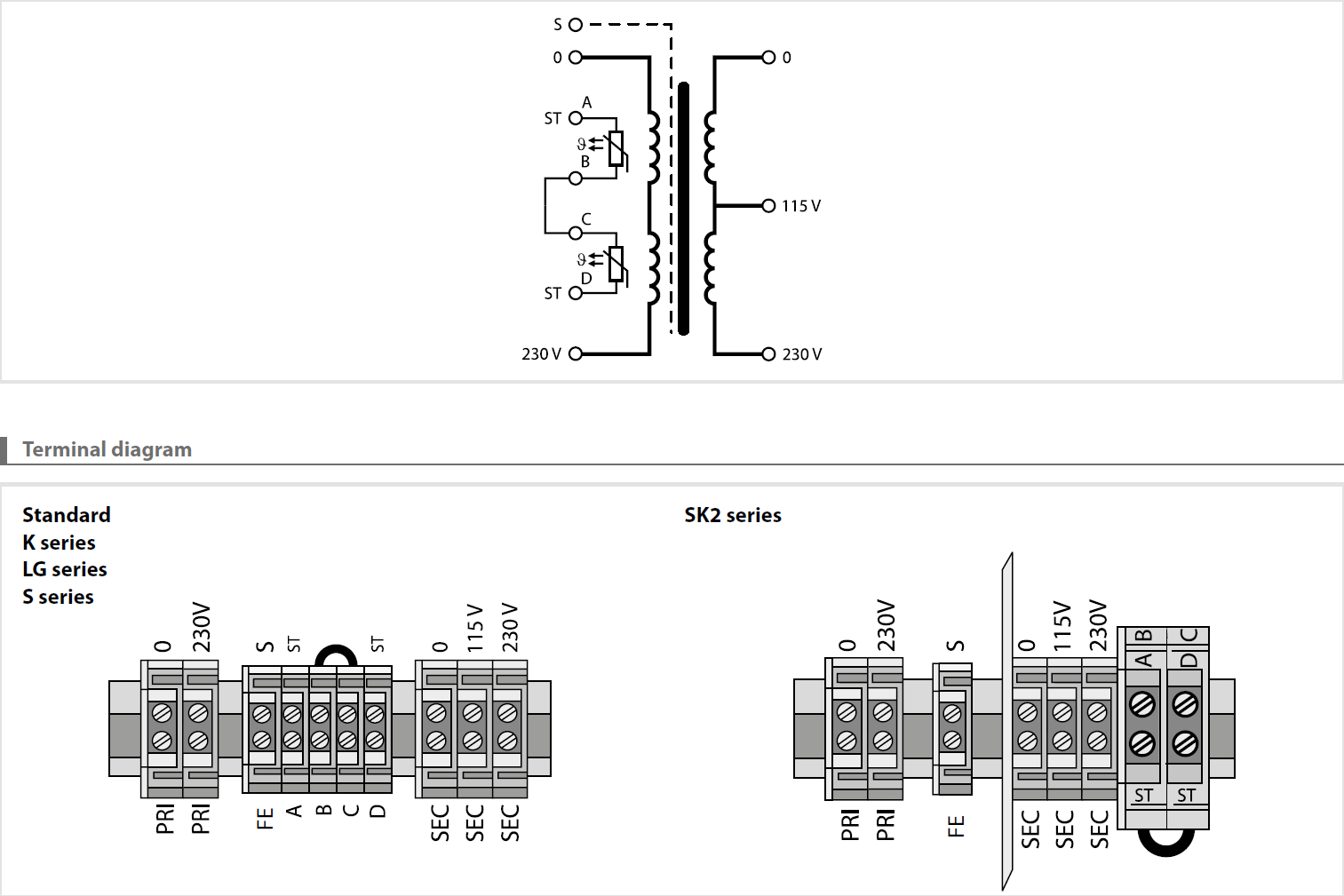

Schema de conexiuni
Transformatoarele medicale de separare monofazate din seria ES710 au rezistenta de izolatie intarita si sunt in concordanta cu cerintele standardelor IEC 61558-1/DIN EN 61558-1 (VDE 0570-1) si IEC 61558-2-15/DIN EN 61558-2-15 (VDE 0570-2-15).
In plus, transformatoarelor medicale ES710 respecta cerintele standardelor IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710)pentru sisteme IT din locatii medicale. Infasurarile sunt izolate galvanic. In scopul de a minimiza interferentele electrice, un ecran electrostatic este instalat intre infasurarea primara si secundara din plumb, ecran care este conectat la un terminal izolat pentru conectare la lipire echipotentiala.
Unghiurile de fixare sunt izolate fata de miezul transformatorului, in scopul de a garanta o instalatie izolata pentru a respecta cerintele standardului DIN VDE 0100-710 (VDE 0100-710): 2002-11, alin. 710.512.1.6.2). Transformatoarele sunt disponibile pentru instalare pe orizontala si pe verticala. Protectia impotriva coroziunii este garantata printr-o impregnare completa cu rasina. Transformatoarele sunt proiectate pentru a fi utilizate in locatii uscate. Transformatoare din seria SK2 sunt complet incapsulate si indeplinesc cerintele clasei de protectie II.
Schema de conexiuni
